35kV开闭所电气图纸（一次、节点详图）
- 建筑类别：其他
- 建筑高度类型：单层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 图纸设计深度：施工图
- 参考图纸：12张
- 设计年代：近代
- 节点大样：线管,开关柜,变压器
- 强电 设计：配变电所
附件详情
该项目为某35KV开闭所新建工程，内容包含：设计说明，35kV开闭所电气一次主接线图，开闭所

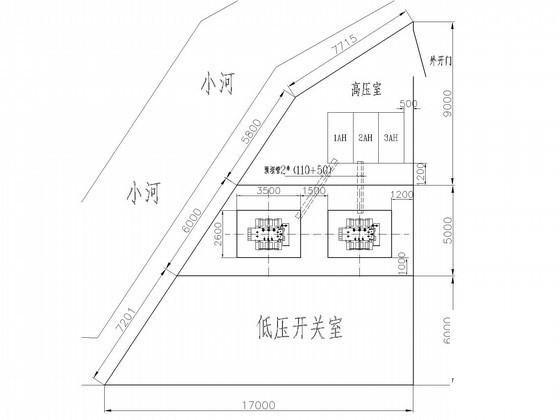

平面布置图

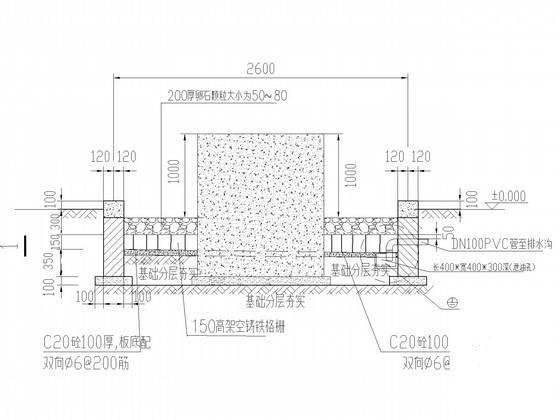

，设备材料汇总表，35kV变压器安装断面图，施工节点详图等。

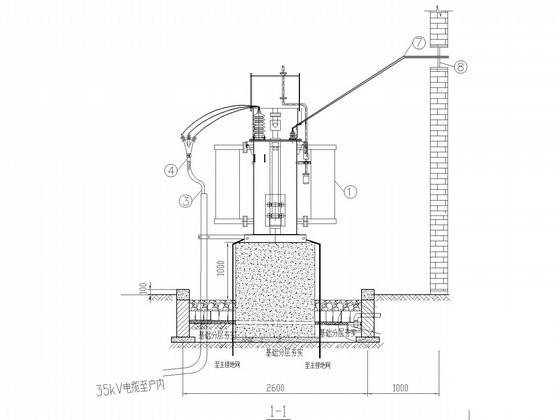

变压器安装详图
剖面

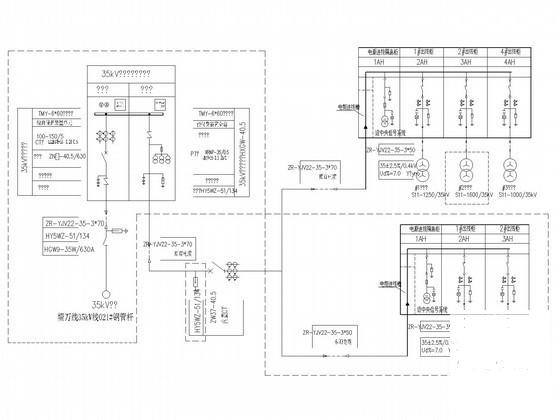

35KV高压系统图
