13层学生公寓楼给排水CAD图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:13层
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水设备:高位水箱
  • 供水方式:市政供水,变频供水,分区供水
  • 供水分区:两区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅱ级
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20
  • 大样节点:水泵,泵房,卫生间,设备房布置
  • 项目所在地:广西

附件详情

  • 资料目录
  • 给水排水设计专项说明
  • 给水排水设计通用说明
  • 地下层给排水平面
  • 首层给排水平面
  • 二层给排水平面
  • 三层给排水平面

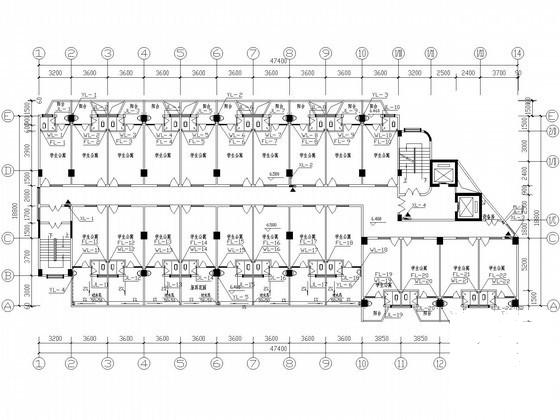

  • 四~八层给排水平面图
  • 九层给排水平面
  • 十层给排水平面
  • 十一、十二层给排水平面
  • 天面给排水平面
  • 机房层给排水平面图
  • 卫生间大样图
  • 水泵房大样图
  • 生活给水系统图
  • 消防给水系统图
  • 排水系统图(一)
  • 排水系统图(二)
  • 排水系统图(三)
  • 管道安装大样图

附件详情

该项目位于广西,为一高层学生公寓楼项目,建筑层数为地上十三层,建筑高度为34.5米;属于二类高层建筑;给水系统二层一下由市政管网直供,三至十三层有地下水泵生活泵房变频供水设备供水;
设计范围:给水系统、排水系统、消防给水系统、喷淋系统、雨水系统、灭火器设置等;
共计21张图纸;

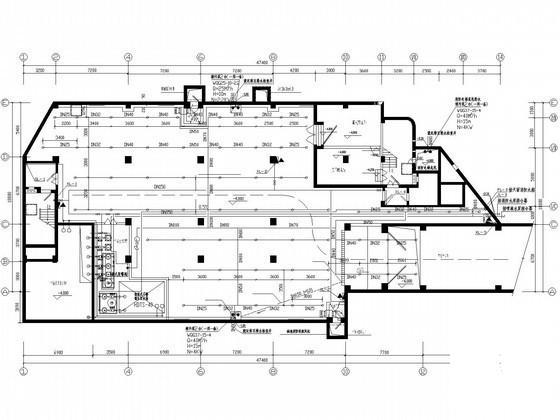

地下层消防平面图

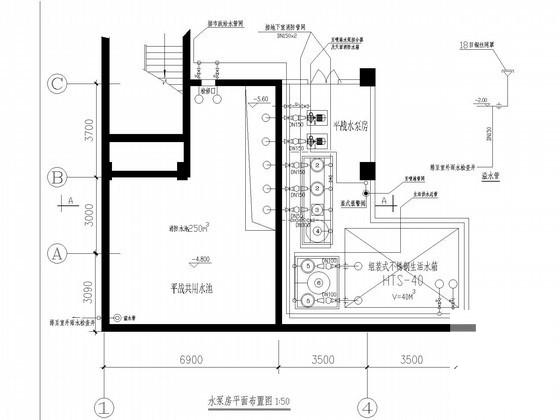

水泵房 平面布置图

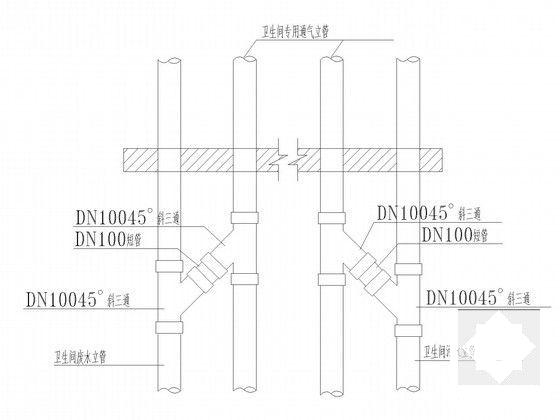

排水立管与专用通气管连接安装图

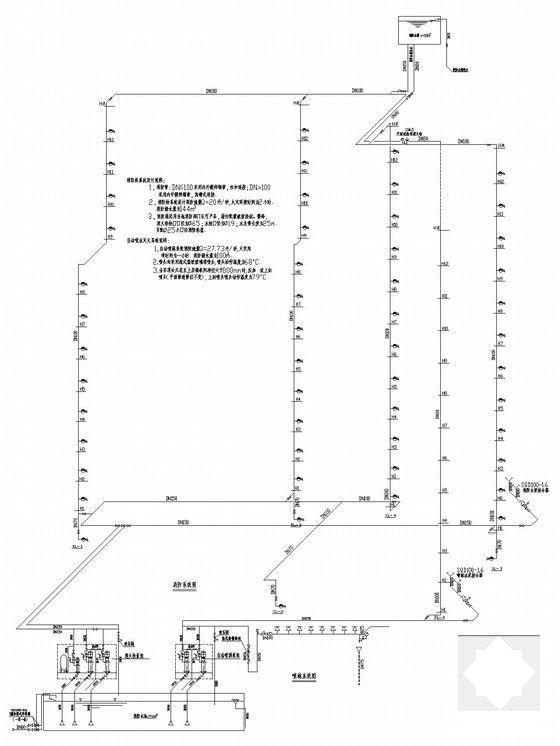

喷淋系统图

消防栓加压泵系统图

生活给水系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 13层学生公寓楼给排水CAD图纸 - 1
    第 1 张图
  • 13层学生公寓楼给排水CAD图纸 - 2
    第 2 张图
  • 13层学生公寓楼给排水CAD图纸 - 3
    第 3 张图
  • 13层学生公寓楼给排水CAD图纸 - 4
    第 4 张图
  • 13层学生公寓楼给排水CAD图纸 - 5
    第 5 张图
  • 13层学生公寓楼给排水CAD图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
