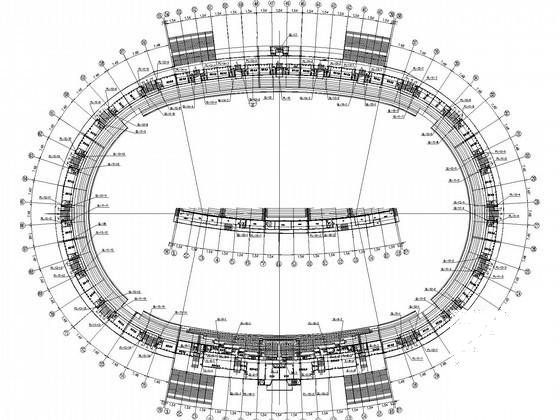

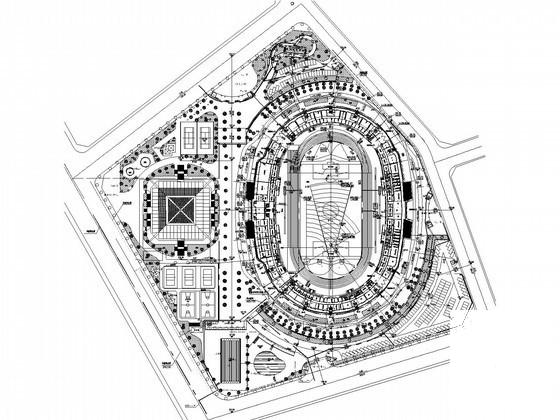

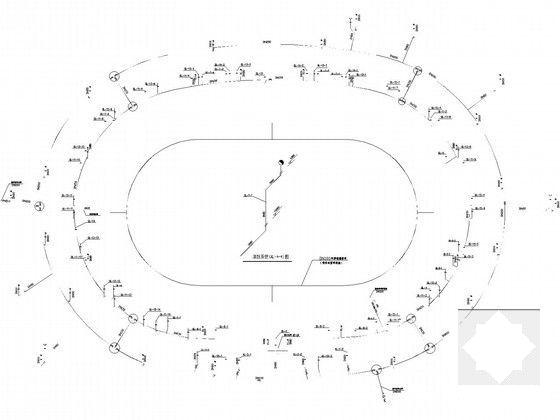

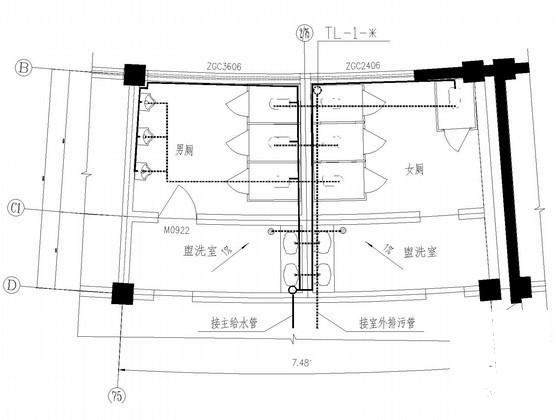

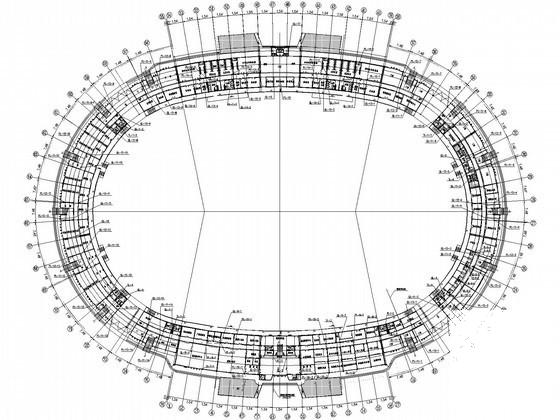

4层大型体育运动馆给排水CAD图纸

附件详情

该项目位于重庆，为大型体育运动馆项目。1.给水及消防系统：该资料采用给水及消防共用系统，沿体育场外设置DN200的环向给水管网，市政水源通过原体育场的给水管网从体育场的东南方供给；另一供水管从体育场的西北方供给，保证市政给水从两个不同的方向引入。2.雨水排放系统:体育场内的雨水经"弹塑软式透水管"排入运动场四周的排水暗沟,并经雨水排水管排入南干道上的雨水市政管网;体育场外设置环向雨水管网。3.污水排放系统:体育场看台建筑物内的生活污水排入体育场外的排污管网后,集中排入体育中心东南侧的的生化池,经处理达标后排入南干道上的污水管网。生化池由具有环保专项资质的单位另行设计。
，共15张图。
