11层办公大楼电气设计CAD施工图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:10977平方米
  • 建筑地上层数:11层
  • 图纸设计深度:施工图
  • 参考图纸:64张
  • 负荷等级:二级
  • 防雷等级:第二类
  • 火灾保护分级:二级
  • 接地方式:TN-C-S
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,入侵报警系统,视频监控系统,出入口控制系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统,呼应信号及信息显示

附件详情

  • 一、电气设计说明
  • 二、低压配电系统图
  • 三、竖向配电系统图
  • 四、 配电箱系统
  • 五、弱电系统图
  • 六、消防报警系统图
  • 七、照明电气平面图
  • 八、 弱电平面图
  • 九、消防报警平面图
  • 十、防雷接地平面图

附件详情

本稿件是某十一层办公大楼电气施工图纸,工程建筑属于二类高层建筑,建筑耐火等级为二级,建筑设计结构形式为框架结构,总建筑面积10977平方米,建筑高度47.2M,建筑层数11层,设计使用年限50年,本建筑基本使用功能为营业厅、办公楼。
电气设计包含配电系统设计、照明灯具布置、插座动力系统、消防自动报警系统、可视对讲系统、安防监控系统、电话网络系统、防雷接地系统等。

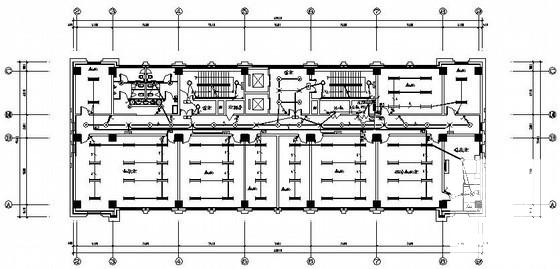

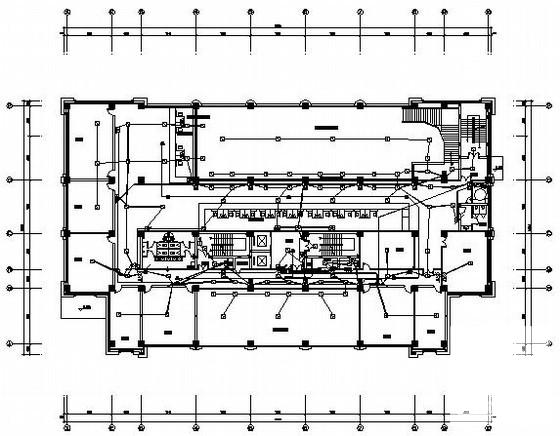

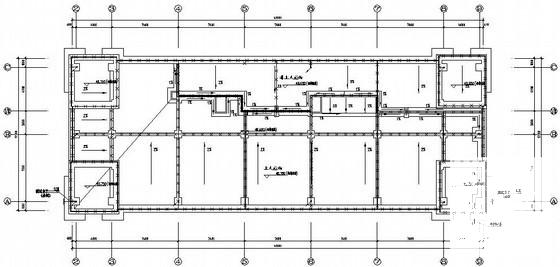

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 11层办公大楼电气设计CAD施工图纸 - 1
    第 1 张图
  • 11层办公大楼电气设计CAD施工图纸 - 2
    第 2 张图
  • 11层办公大楼电气设计CAD施工图纸 - 3
    第 3 张图
  • 11层办公大楼电气设计CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
