档案馆电气CAD施工图纸(三级负荷)

  • 建筑类别:文化
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:15000平方米
  • 设计年代:近代
  • 负荷等级:三级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:江苏
  • 强电设计:供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,综合布线系统,有线电视和卫星接收系统,其它

附件详情

  • 1、电气设计说明
  • 2、变电所高压配电系统图
  • 3、变电所TH变压器低压配电系统图
  • 4、垂直配电干线图
  • 5、漏电火灾报警系统图
  • 6、EPS联网系统图
  • 7、消防电力配电系统图
  • 8、应急照明配电系统图
  • 9、电力配电系统图
  • 10、照明配电系统图
  • 11、综合布线系统图
  • 12、有线电视系统图
  • 13、火灾报警及联动控制系统图
  • 14、弱电干线平面图
  • 15、广播平面图
  • 16、消防平面图
  • 17、电力平面图
  • 18、应急 照明平面图
  • 19、照明平面图
  • 20、屋顶 防雷平面图
  • 21、基础接地平面图

附件详情

该项目位于江苏,是一大型档案馆,建筑面积约15000平方米,建筑高度35米。
设计范围包括变配电系统;照明配电系统;动力配电系统;防雷接地系统等。
该附件,总共65张。

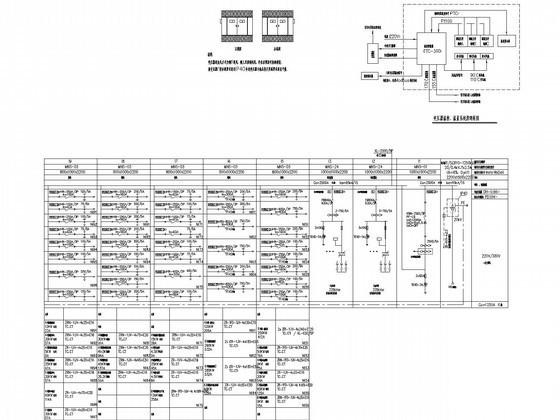

变压器低压配电系统图

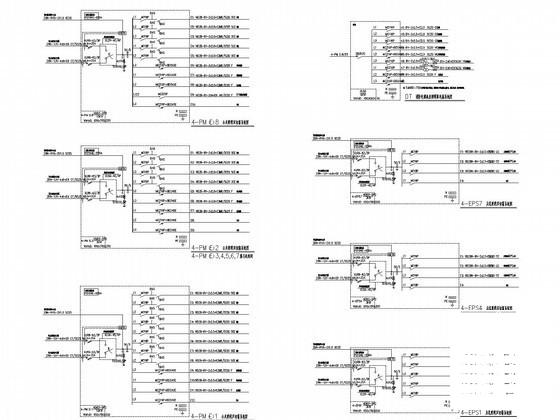

消防电力配电系统图

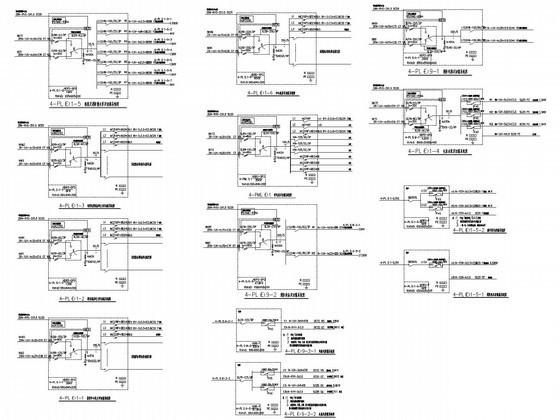

应急照明配电系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 档案馆电气CAD施工图纸(三级负荷) - 1
    第 1 张图
  • 档案馆电气CAD施工图纸(三级负荷) - 2
    第 2 张图
  • 档案馆电气CAD施工图纸(三级负荷) - 3
    第 3 张图
  • 档案馆电气CAD施工图纸(三级负荷) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
