6层宿舍楼电气设计CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计面积:11841.5平方米
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:17张
  • 设计年代:近代
  • 负荷等级:三级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 强电 设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:通信系统,有线电视和卫星接收系统,信息网络系统,机房工程

附件详情

该项目为六层宿舍楼电气施工,属普通多层民用建筑,耐火等级为二级,建筑面积为11841.5平方米,建筑高度为21.9米。
设计范围包括:照明配电、 防雷接地 、电话系统、电视系统、网络系统。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

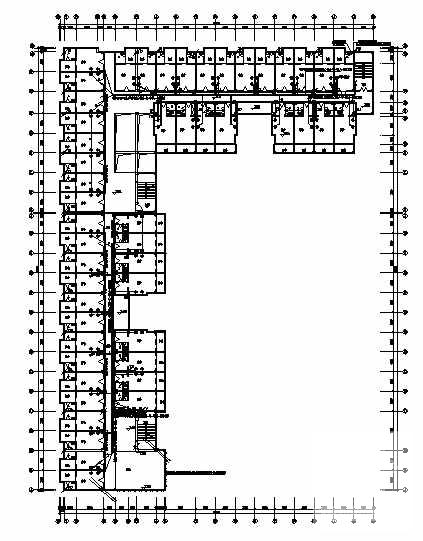

  • 6层宿舍楼电气设计CAD施工图纸 - 1
    第 1 张图

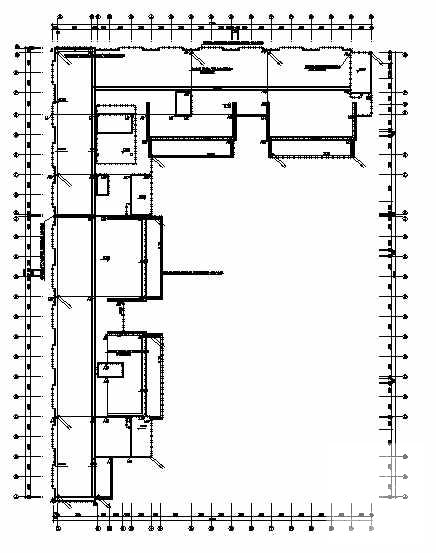

  • 6层宿舍楼电气设计CAD施工图纸 - 2
    第 2 张图

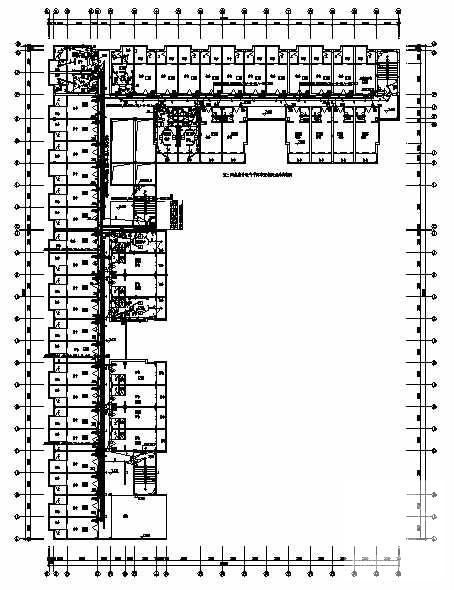

  • 6层宿舍楼电气设计CAD施工图纸 - 3
    第 3 张图

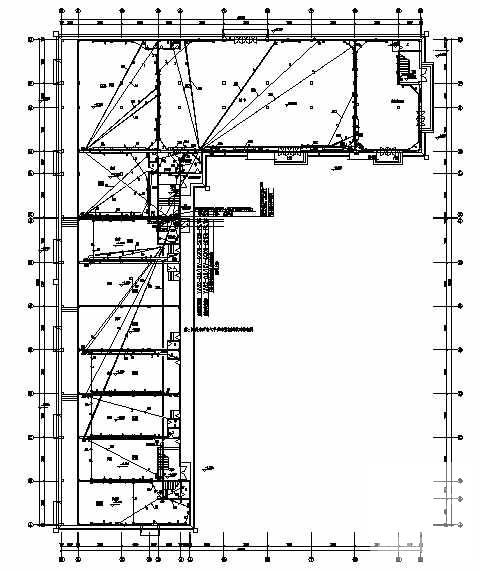

  • 6层宿舍楼电气设计CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
