带吊车厂房门式刚架结构设计方案CAD图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 结构最大跨度:24m
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:21张
  • 设计年代:近代

附件详情

四川某带吊车厂房门式刚架结构设计图
该资料为:四川某带吊车厂房门式刚架结构设计图
该资料包含:
钢结构设计总说明、 钢结构节点 大样、基础平面布置图、基础详图、地脚锚栓平面布置图、刚架、屋面支撑平面布置图、吊车梁系统、柱间支撑 平面布置图 、屋面檩条、隅撑布置图、墙面墙梁布置图、刚架详图、辅房结构布置图、辅房结构详图、辅房 楼梯详图 、钢吊车梁详图、吊车梁连接大样图、柱间支撑梁详图、电焊标准节点共21张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

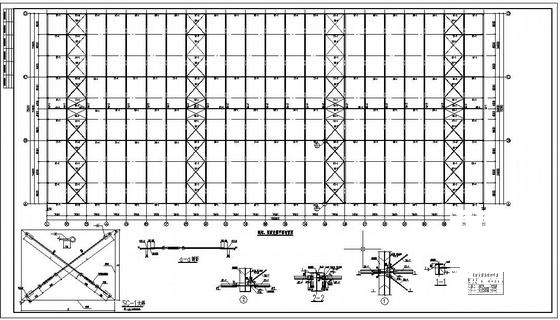

  • 带吊车厂房门式刚架结构设计方案CAD图纸 - 1
    第 1 张图

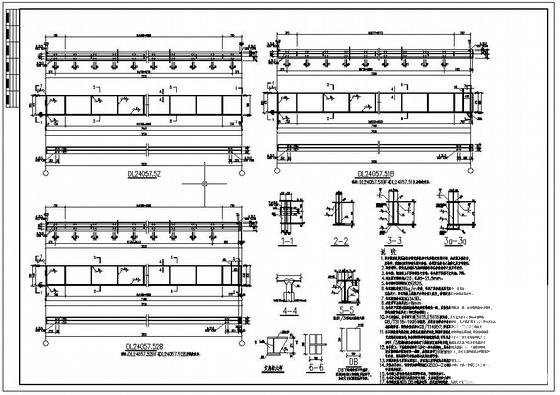

  • 带吊车厂房门式刚架结构设计方案CAD图纸 - 2
    第 2 张图

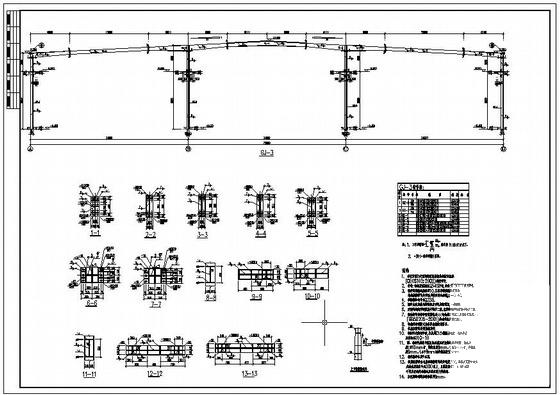

  • 带吊车厂房门式刚架结构设计方案CAD图纸 - 3
    第 3 张图

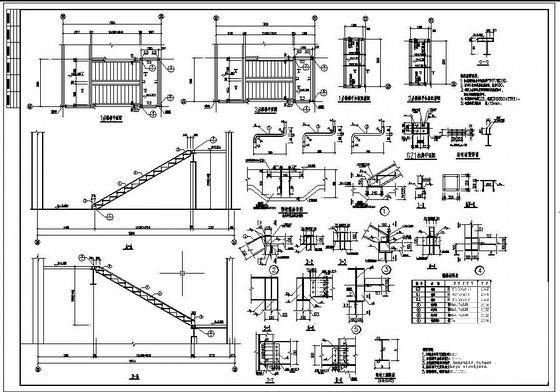

  • 带吊车厂房门式刚架结构设计方案CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
