宾馆采暖综合外线图纸.

附件详情

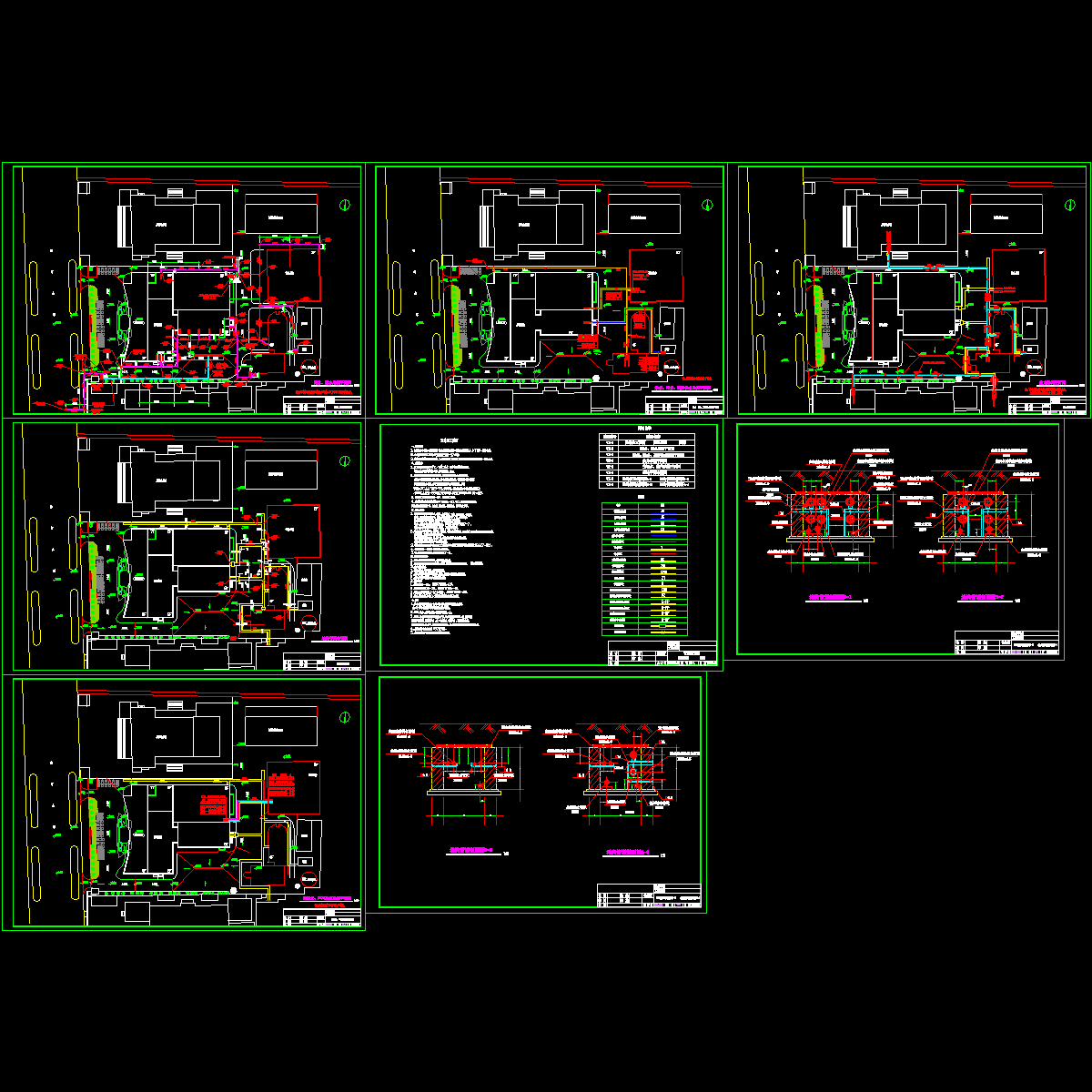

宾馆采暖综合外线图

1、该项目采暖热媒为95C/70C热水。由集中供热换热站提供。采暖热力系统供宾馆办公楼、雁北影剧院、市委。
2、采暖管道采用无缝钢管地沟敷设，保温层采用50MM厚玻璃棉。采暖管道采用保温管直埋做法：管道采用无缝钢管，保温层为40MM厚聚氨酯硬质泡沫塑料，保护层为高密度聚乙烯硬质塑料。采暖管道施工见CJJ/T89-98，直埋采暖、热水管道施工回填材料采用原土，做法按CJJ28-89第3.3.8条执行，其中III类回填土密实度>=0.9。
采暖入口做法见98N1-19。阀门采用蝶阀。
4、采暖管道固定支架做法见晋97N901-25、90。采暖管道伸缩器采用金属波纹补偿器（供、回水管上均装），伸缩器采用不砌井直埋。
……
