超高层商住楼给排水CAD施工图纸（46层）

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅,商业
建筑高度类型：高层建筑,超高层建筑
建筑设计面积：131653平方米
建筑地上层数：46层
建筑地下层数：3层
图纸设计深度：施工图
参考图纸：39张
设计年代：近代
地下室用途：人防,车库,设备用房
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
供水设备：水池
供水方式：市政供水,变频供水,分区供水
供水分区：四区
排水体制：污废分流
排水技术：重力排水
雨水重现期：20年
大样节点：泵房,厨房,卫生间
热水供应方式：局部热水供应
项目所在地：广东

附件详情

给排水图例
给水排水设计说明
生活给水系统
生活排水系统
雨水系统
空调冷凝水系统

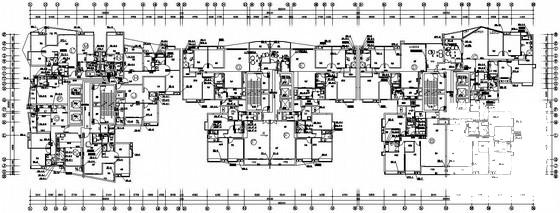

地下三层~地上四十六层给排水平面图
十七层生活泵房大样图
裙楼卫生间给排水大样图
塔楼厨厕给排水大样图

附件详情

本稿件为超高层商住楼给排水施工图纸，该项目位于广州珠江，总占地11,976平方米，总建筑面积131653平方米；地面46层,其中1至4层为商业裙楼，裙楼之上为三栋42层住宅塔楼(5、17,33层为避难层),建筑高度为148.6米。
设计内容包括：生活给水系统、生活热水给水系统、生活污水排水系统、雨水排水系统。
，共39张。

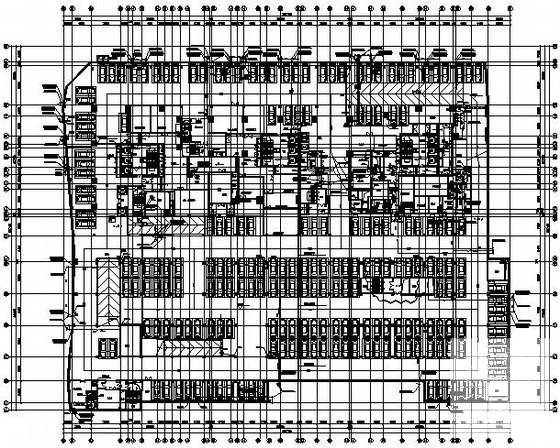

地下一层给排水平面图

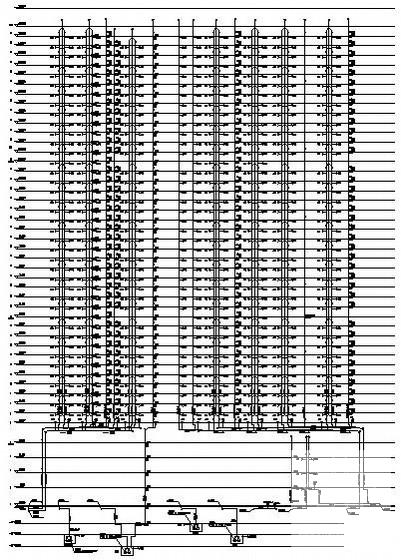

生活排水系统

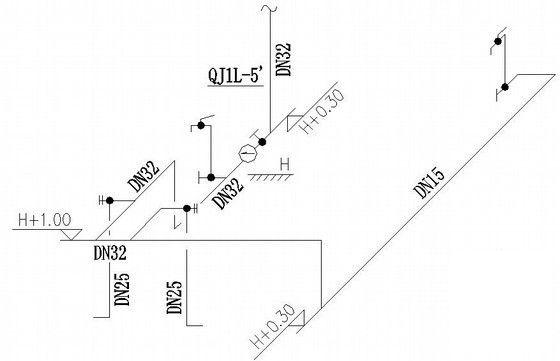

卫生间给水系统大样图

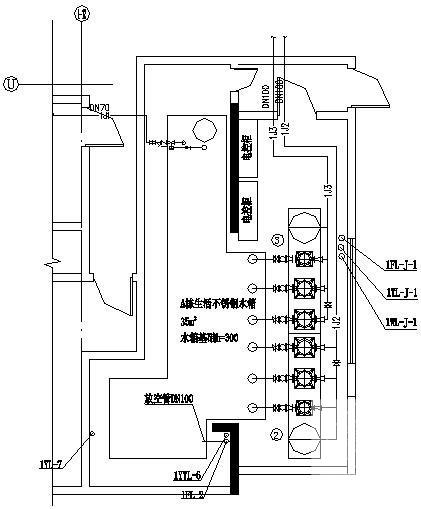

生活泵房平面布置图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
