26层5A级写字楼建筑给排水CAD施工图纸(99米循环水系统)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:62000平方米
  • 建筑地上层数:26层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:26张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统,机房排水
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,稳压泵
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:四区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级,中危险级Ⅱ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:水箱,水泵,泵房,气体灭火,卫生间,设备房布置,水处理
  • 项目所在地:河北

附件详情

  • 资料目录
  • 设计说明及主要设备表
  • 生活给水系统原理展开图
  • 排水,雨水,废水系统原理展开图
  • 消火栓系统原理展开图
  • 自动喷淋系统原理展开图
  • 冷却循环水系统原理展开图
  • 5A写字楼地下二层消火栓、给排水平面图
  • 5A写字楼地下一层消火栓,给排水平面图
  • 5A写字楼一层消火栓、给排水平面图
  • 5A写字楼二层消火栓、给排水平面图
  • 5A写字楼三层消火栓、给排水平面图
  • 5A写字楼标准层消火栓、给排水平面图
  • 5A写字楼十二层消火栓、给排水平面图
  • 5A写字楼十三层消火栓、给排水平面图
  • 5A写字楼二十六层消火栓、给排水平面图
  • 5A写字楼屋顶平面图
  • 5A写字楼水箱间平面图
  • 5A写字楼地下二层喷淋平面图
  • 5A写字楼地下一层喷淋平面图
  • 5A写字楼一层喷淋平面图
  • 5A写字楼二层喷淋平面图
  • 5A写字楼三层喷淋平面图
  • 5A写字楼四--二十六层喷淋平面图
  • 给水泵房大样图
  • 报警阀室大样图
  • 制冷站冷却循环水系统大样图

附件详情

项目概要:该项目位于河北,为五A写字楼,总建筑面积约6.2万m2,共计28层,其中地上26层,地下2层,地上部分高度约为99.55m。主要功能地下一、二层为汽车库和设备用房,主楼一~26层位办公,裙房两层为沿街商业。
该项目为5A写字楼单体设计,内容包括:给水系统,排水系统,雨水系统,室内火栓系统,自动喷水灭火系统,气体灭火系统及建筑灭火器。
共计26张图纸

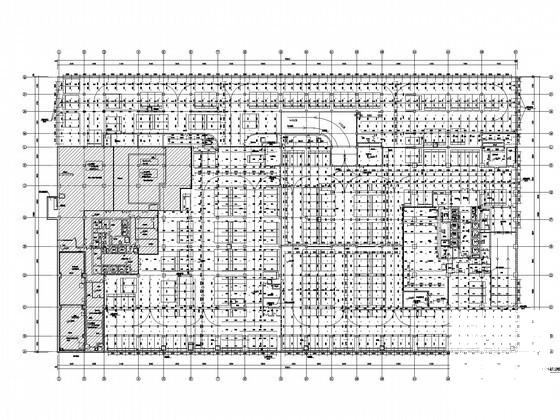

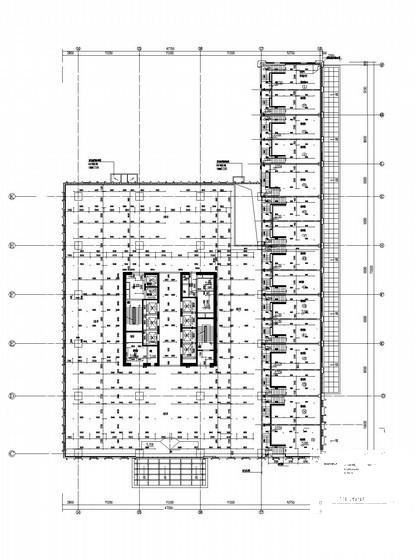

标准层喷淋平面图

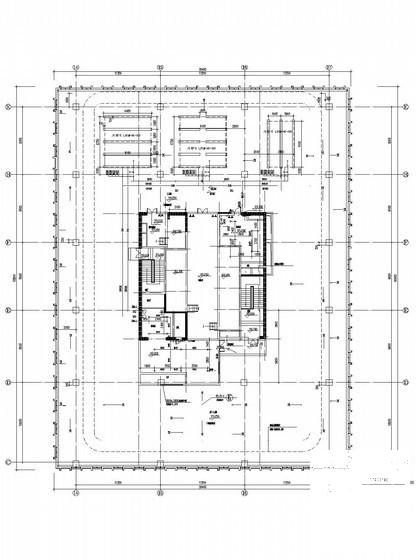

写字楼屋顶平面图

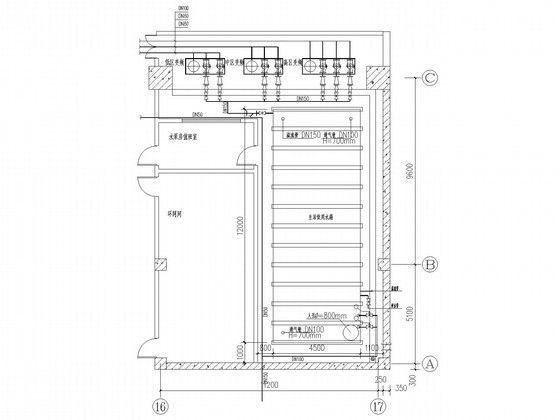

给水泵房 平面布置图

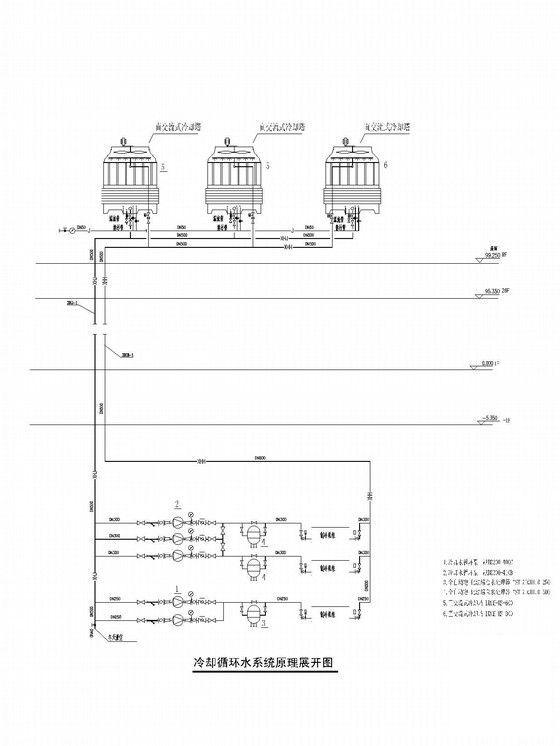

冷却循环水原理图

循环水系统大样图

消火栓系统原理展开图

排水系统原理图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 26层5A级写字楼建筑给排水CAD施工图纸(99米循环水系统) - 1
    第 1 张图
  • 26层5A级写字楼建筑给排水CAD施工图纸(99米循环水系统) - 2
    第 2 张图
  • 26层5A级写字楼建筑给排水CAD施工图纸(99米循环水系统) - 3
    第 3 张图
  • 26层5A级写字楼建筑给排水CAD施工图纸(99米循环水系统) - 4
    第 4 张图
  • 26层5A级写字楼建筑给排水CAD施工图纸(99米循环水系统) - 5
    第 5 张图
  • 26层5A级写字楼建筑给排水CAD施工图纸(99米循环水系统) - 6
    第 6 张图
  • 26层5A级写字楼建筑给排水CAD施工图纸(99米循环水系统) - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
