20层行政管办公楼给排水CAD施工图纸(冷却循环水系统)
- 建筑类别：办公
- 建筑地上层数：20层
- 建筑地下层数：1层
- 出图日期：2008
- 设计阶段：施工图设计
- 供水方式：市政供水, 变频供水设备
- 供水分区：三区
- 污废水排水体制：分流
- 设计内容：给排水, 热水, 消火栓, 自动喷水
- 设置场所火灾危险等级：中危险级Ⅱ级
- 地下室用途：车库
附件详情
（二）.设计范围：1. 本图设计范围包括红线以内的给水排水及
消防系统
。2. 室外总水表井及该项目最后一只雨污水检查井与市政给排水管的连接由市政有关部门负责设计。
（三）.系统设计：该项目设有给水系统、卫生热水系统、冷却循环水系统、游泳池水处理系统、污废水及雨水排水系统、消火栓及喷淋给水系统。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

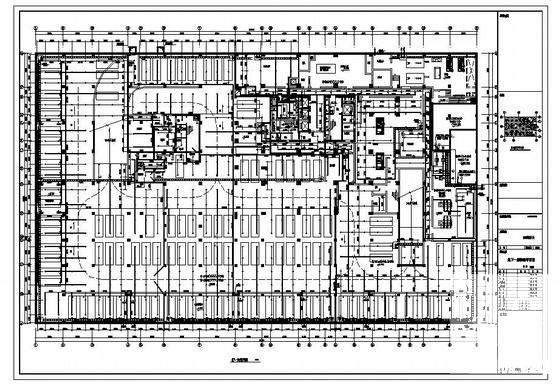

第 1 张图 -

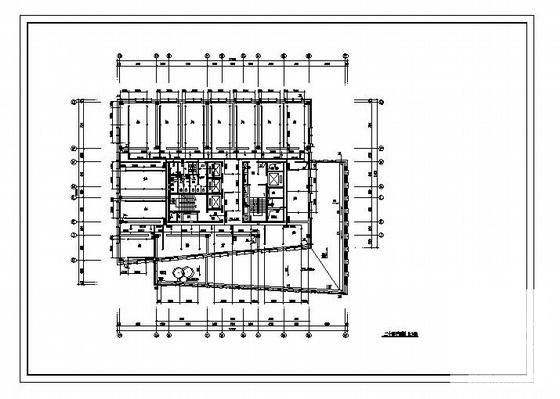

第 2 张图 -

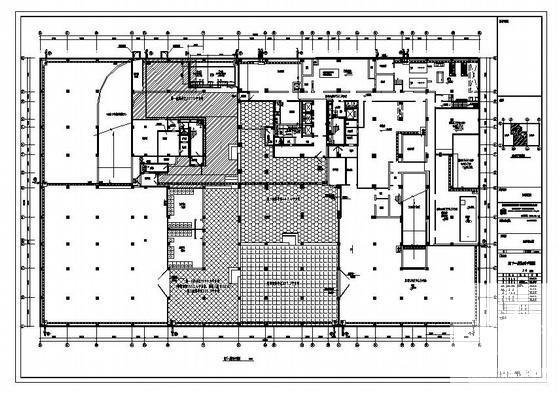

第 3 张图 -

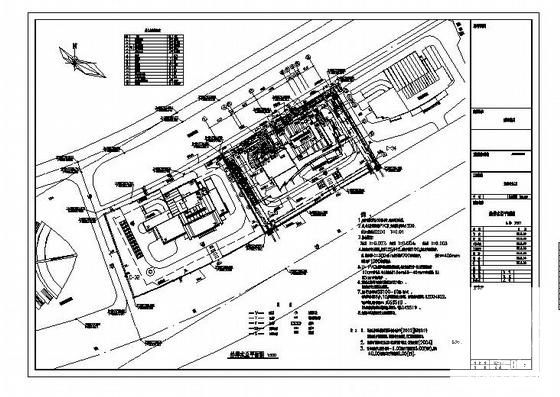

第 4 张图
