1万吨每天污水处理厂CAD施工图纸

  • 附件设计说明:无
  • 类型:污水处理厂
  • 设计阶段:施工图设计
  • 参考图纸:10-20张

附件详情

污水处理厂占地48亩,日处理生活污水1万吨,采用SBBR工艺,图中包含有工艺流程图,单元建筑图,结构图,电气图,高程图,总平面图等

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

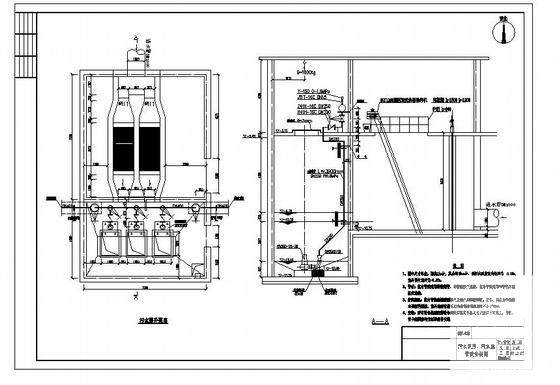

  • 1万吨每天污水处理厂CAD施工图纸 - 1
    第 1 张图

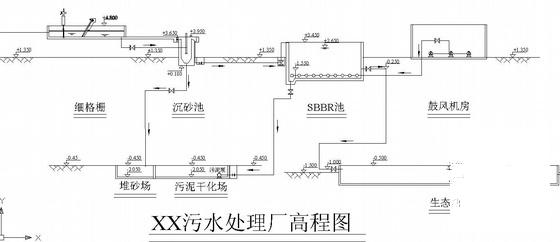

  • 1万吨每天污水处理厂CAD施工图纸 - 2
    第 2 张图

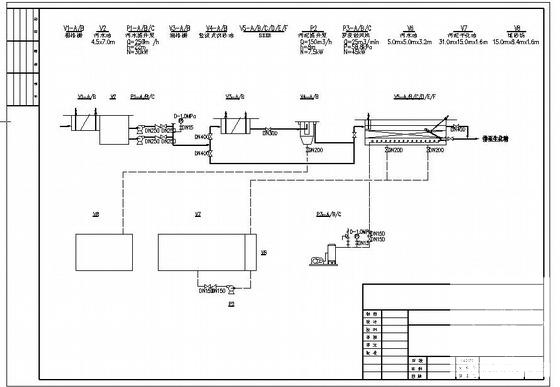

  • 1万吨每天污水处理厂CAD施工图纸 - 3
    第 3 张图

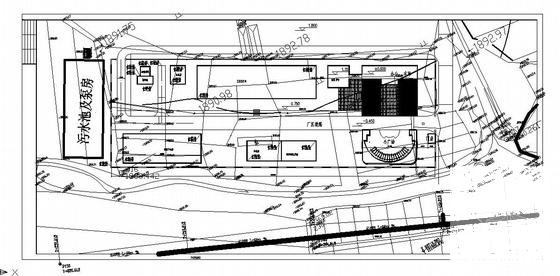

  • 1万吨每天污水处理厂CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
