7层四星酒店装修电气设计CAD施工图纸

资料简介
赚取积分

建筑类别：宾馆,酒店
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：7层
图纸设计深度：施工图
参考图纸：24张
设计年代：近代
项目所在地：陕西
强电设计：低压配电,电气照明

附件详情

1、电气图例表
2、电气配电系统
3、配电箱系统图
4、电话及网络系统图
5、有线电视配电系统图
6、插座平面图
7、弱电平面图
8、照明平面图

附件详情

该附件为酒店装修电气施工全套图纸，共24张。
酒店共7层，建筑设计面积：4784平方米。酒店位于西安市临潼区风景秀丽的骊山脚下，东距世界八大奇迹秦始皇兵马俑仅3公里，扼守西临城市快速干道，是游客游览华清池、骊山、兵马俑的必由之路，处于旅游风景区的优越地理位置。
装修设计内容包含：整体电气系统设计、弱电系统设计、照明系统设计、电话网络系统、有线电视配电设计等。

照明平面图

弱电系统图

配电系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

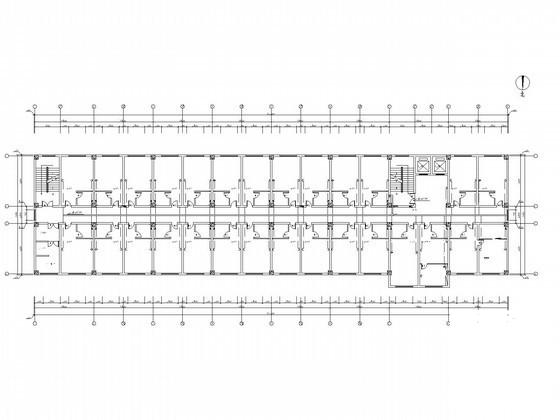

第 1 张图

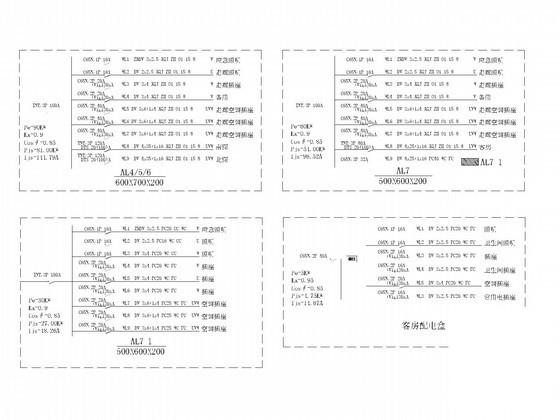

第 2 张图

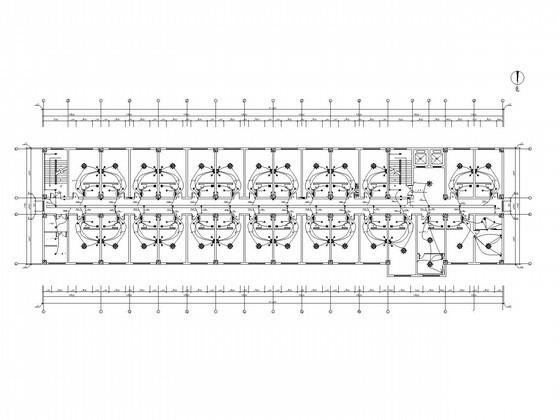

第 3 张图

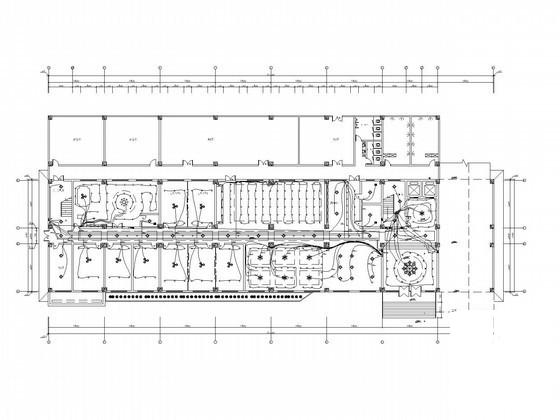

第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
