7层四星级酒店全套电气设计方案（36张）
-
建筑类别：宾馆,酒店
-
建筑高度类型：多层建筑
-
建筑设计结构形式：其他结构
-
建筑地上层数：7层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
负荷等级：一级,二级,三级
-
强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
-
弱电设计：火灾自动报警系统,其它
一、设计说明
电源与进线：
1 .该项目采用380/220V三相四线制电源供电 , 电原引自变配电室,电缆沿电缆沟敷设。
2 .电源入户处重复接地 ,重复接地装置与防雷共用 ,实测接地电阻<1欧姆 ,重复接地引线为-40x4镀锌扁铁,引自总等电位联结箱。
二、配电设备与布线
1.墙壁开关距地1.3M暗设 ;空调调速开关距地1.3M暗设 ;插座均为安全型 ;
2 .系统图中只标注主线规格型号 , 至插座的末级线为BV-4 ; 其余至灯.开关的末级线均为BV-2.5。
3.配电箱各出线回路单独出线的不得共管 .共零 .共地 ,各回路接线盒应单独设置 ,不得共用。
4 .强弱电线路不得共管 、共盒。
三、事故广播系统
1 .该项目设应急广播系统 ,广播线路在竖井内沿桥架垂直敷设
2 .广播系统采用每功放单路定压输出 ,音箱处应加设线路变压器匹配 。
3 .广播线路每层按防火分区分路 ,导线为采用RVB-2x2.5垂直线缆沿桥架敷设。
4 .消防广播二总线:垂直RVS-2x2.5沿桥架敷设
四、图纸展示
全套图纸

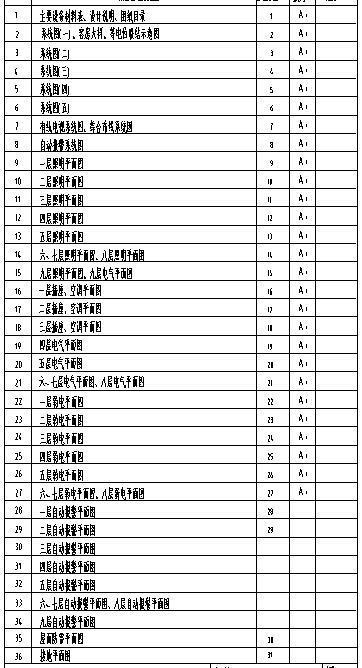

资料目录

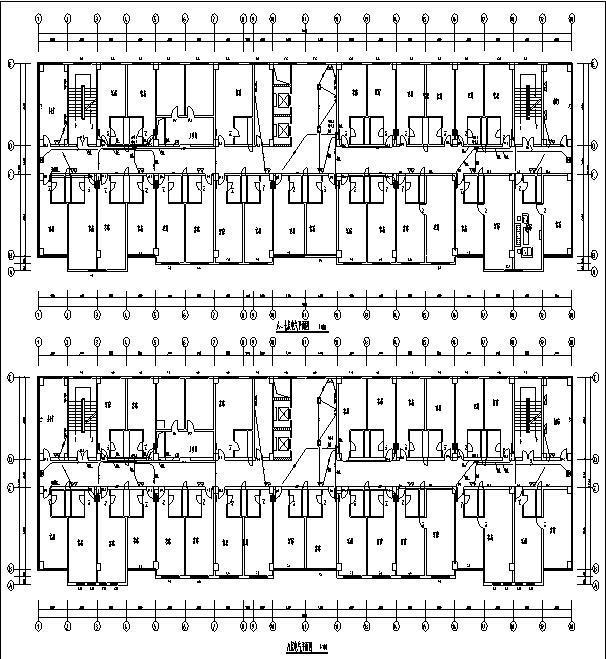

电气平面图

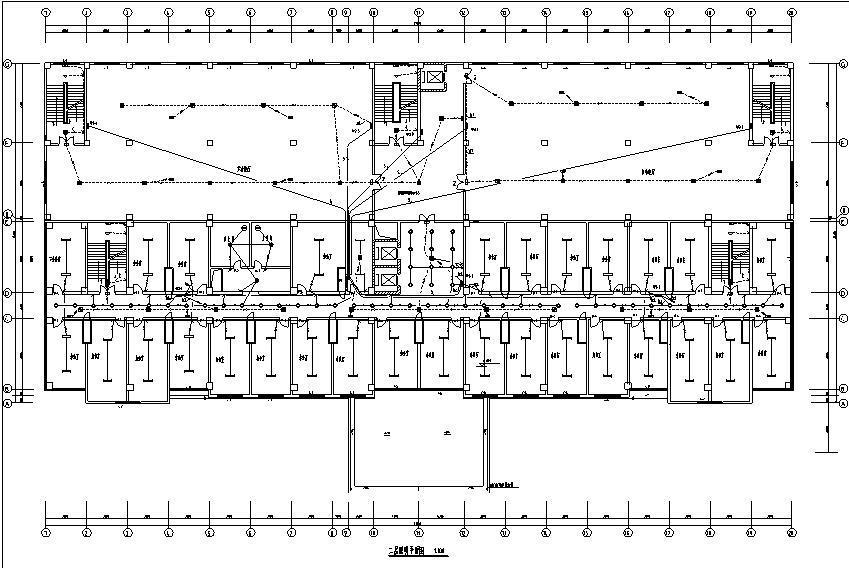

二层照明平面图

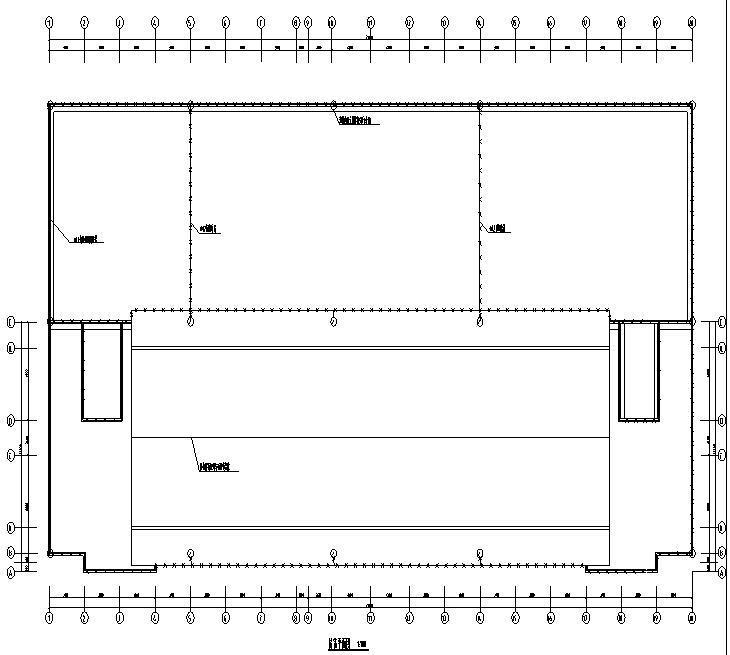

防雷平面图
四层弱电平面图
四层照明平面图
系统图
系统图2
消防报警联动系统图
一层弱电平面图
照明平面图
自动报警平面图

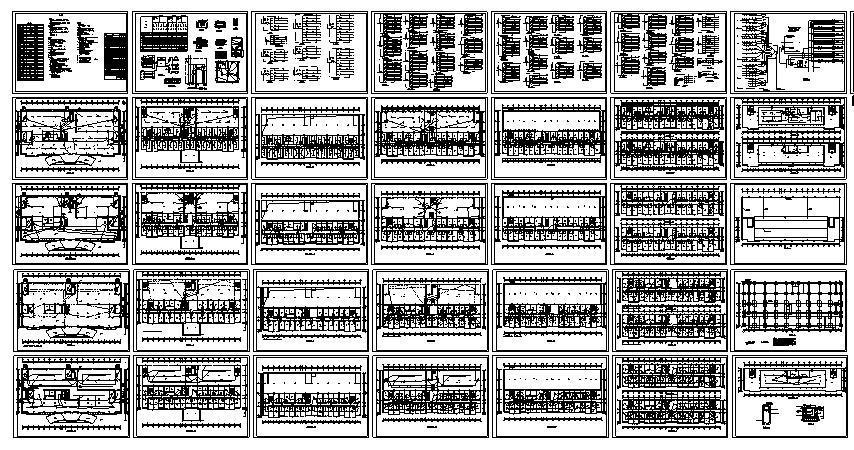

以下是附件的其中一部分截图，共13张，您也可以 搜索 更多您想要的资源
-
