5层综合办公楼给排水CAD施工图纸(消防设计说明)
- 附件设计说明：有
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑设计面积：6620平方米
- 建筑地上层数：5层
- 建筑地下层数：5层
- 图纸设计深度：施工图
- 设计年代：近代
- 地下室用途：其它
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：20
- 大样节点：水箱,卫生间
- 项目所在地：广西
附件详情
- 给排水设计说明
- 消防设计说明
- 消火栓系统图
- 自动喷淋系统
- 给水系统图
- 排水系统图
- 卫生间给排水大样图
- 办公楼半地下室给排水消防平面图
- 办公楼首层给排水消防平面图
- 办公楼二层给排水消防平面图
- 办公楼三层给排水消防平面图
- 办公楼四层给排水消防平面图
- 办公楼五层给排水消防平面图
- 办公楼天面层给排水消防平面图
附件详情
项目概要：该项目位于广西，是一栋综合办公楼，共5层，其中地下1层，地上5层；建筑高度 26.25米； 建筑面积 6620.2平米，属二类公共建筑，耐火等级二级。
该项目设计内容包括：给水系统，排水系统，雨水系统，灭火器设置， 消火栓系统，自动喷淋系统；
：，共计12张图纸

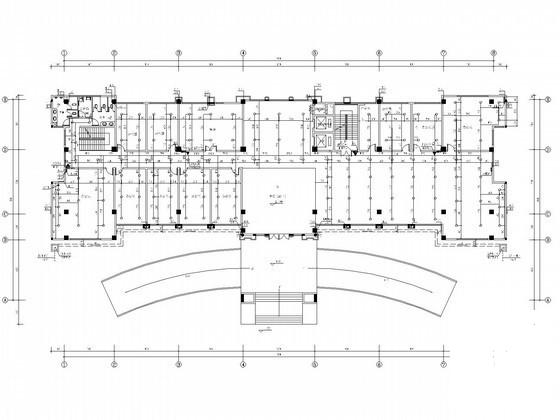

办公楼首层给排水消防平面图

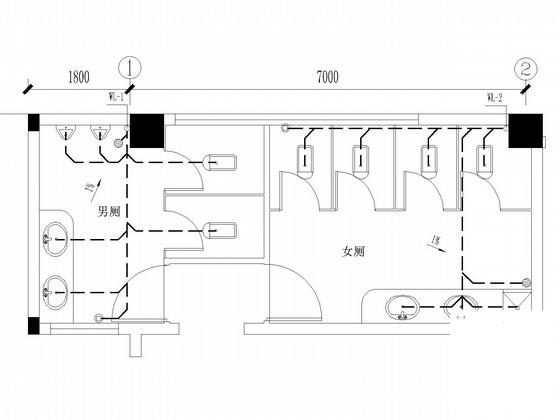

卫生间给排水大样图

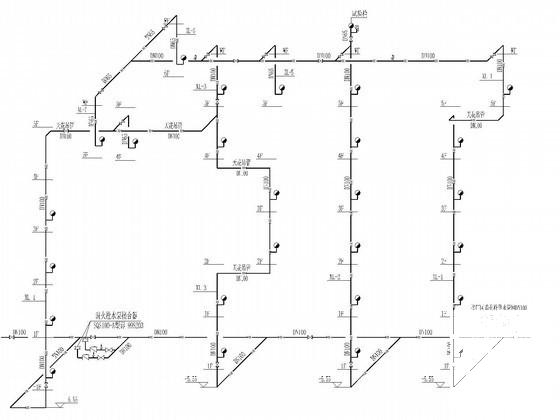

消火栓系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

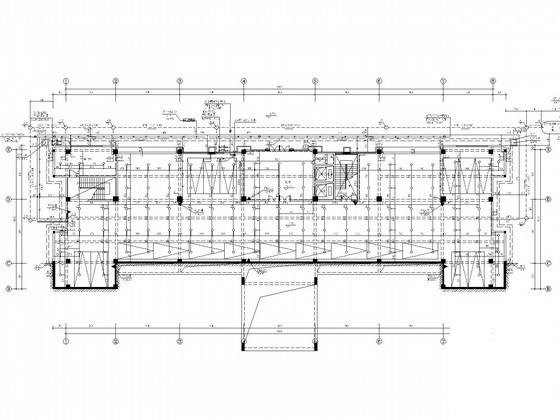

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
