2层飞机机轮工业生产厂房给排水CAD施工图纸(中英文对照)(自动喷水灭火系统)

  • 附件设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:24130.3平方米
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:54张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统,循环冷却水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,水塔
  • 供水方式:市政供水,高位水箱供水
  • 供水分区:无
  • 排水体制:污废分流,雨污分流
  • 排水技术:重力排水
  • 雨水重现期:50年
  • 火灾危险等级:中危险级Ⅰ级,中危险级Ⅱ级
  • 消火栓用水量室内(L/S):10
  • 特殊系统:太阳能热水系统,气体消防
  • 大样节点:水箱,卫生间
  • 热水供应方式:集中热水供应
  • 项目所在地:湖南

附件详情

  • 资料目录、重复使用资料目录及图例
  • 设计施工说明(中文)
  • 设计施工说明(英文)
  • FM200气体灭火系统设计说明
  • 设备表
  • 材料表
  • 消防设备安装大样图
  • 一层消火栓管道平面图(全区)
  • 一层消火栓管道平面图(A区)
  • 一层消火栓管道平面图(B区)
  • 一层消火栓管道平面图(C区)
  • 一层消火栓管道平面图(D区)
  • 办公区二层消火栓管道平面图、变电所二层消防平面图
  • 一层自动喷水灭火系统平面图(全区)
  • 一层自动喷水灭火系统平面图(A区)
  • 一层自动喷水灭火系统平面图(B区)
  • 一层自动喷水灭火系统平面图(C区)
  • 一层自动喷水灭火系统平面图(D区)
  • 一层自动喷水灭火系统平面图(小房间、
  • 局部区域及障碍物下喷头布置)(一)
  • 一层自动喷水灭火系统平面图(小房间、
  • 局部区域及障碍物下喷头布置)(二)
  • 办公区二层及水泵房自动喷水灭火系统平面图
  • IT服务机房气体灭火系统管道平面图
  • 一层给排水管道平面图(全区)
  • 一层给排水管道平面图(A区)
  • 一层给排水管道平面图(B区)
  • 一层给排水管道平面图(C区)
  • 一层给排水管道平面图(D区)
  • 办公区二层给排水管道平面图
  • 屋面雨水管道平面图(全区)
  • 屋面雨水管道平面图(B区)
  • 屋面雨水管道平面图(C区)
  • 屋面雨水管道平面图(D区)
  • 水池水泵房设备 平面布置图
  • 水池水泵房给排水管道平面图
  • 办公区屋顶太阳能系统及消防水箱详图
  • 卫生间给排水管道详图(一)
  • 卫生间给排水管道详图(二)
  • 卫生间给排水管道详图(三)(含备餐间)
  • 消火栓给水管道系统图
  • 消防水池水泵房管道系统图
  • 自动喷水灭火系统管道系统图
  • 生活生产给水管道系统图
  • 生活生产排水管道系统图
  • 给排水管道、消防平面图及系统图
  • 构筑物一览表、材料表
  • 室外给水及消防管道平面图(全区)
  • 室外给水及消防管道平面图(A区)
  • 室外给水及消防管道平面图(B区)
  • 室外排水管道平面图(全区)
  • 室外排水管道平面图(A区)
  • 室外排水管道平面图(B区)
  • 雨水、污废水排水管道高程计算表

附件详情

该项目为飞机机轮生产厂房一期工程,区域位置:中国,湖南,长沙;用地性质:工业用地;建筑设计面积:24130.3平方米;建筑高度13.3米。
设计范围:
该项目给排水设计内容包括:101号建筑:工业用房(主厂房) 、103号建筑工业用房(化学品库及固废库)、105号建筑(门卫一)、106号建筑(门卫二)及其配套建筑物、构筑物的生活、生产给排水及 消防系统 设计;厂区室外消防、给水、排水、雨水管道的设计。
,共54张。

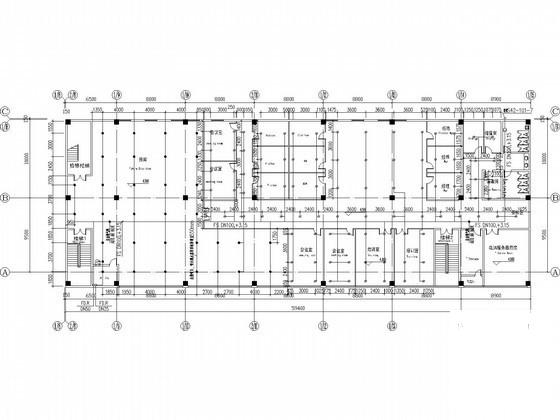

1层消火栓平面图

办公楼2层自动喷淋平面图

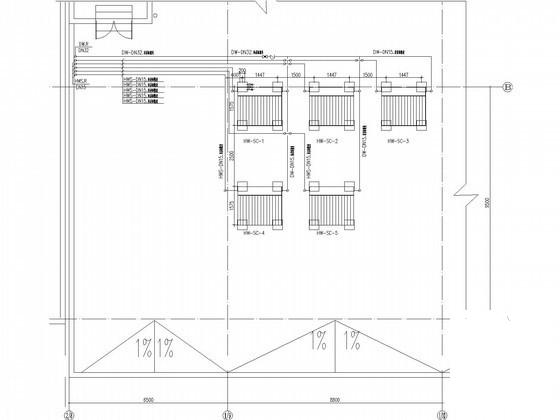

办公区太阳能系统详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

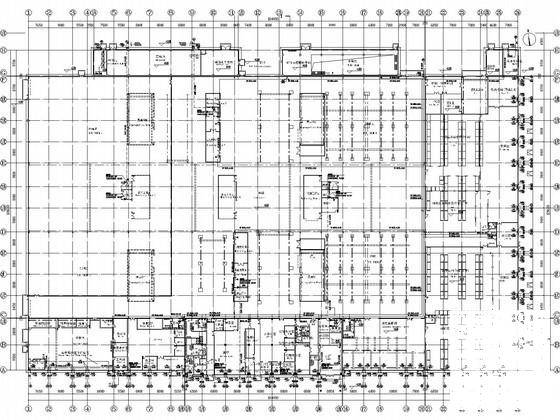

  • 2层飞机机轮工业生产厂房给排水CAD施工图纸(中英文对照)(自动喷水灭火系统) - 1
    第 1 张图

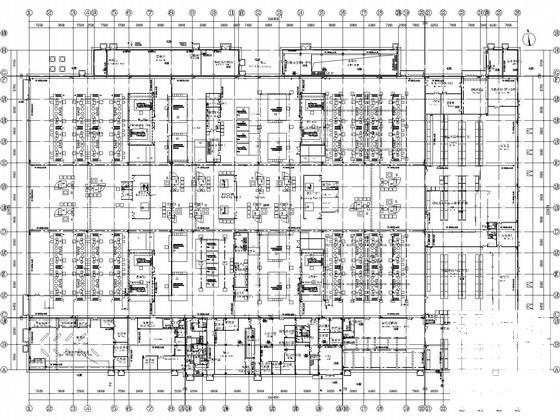

  • 2层飞机机轮工业生产厂房给排水CAD施工图纸(中英文对照)(自动喷水灭火系统) - 2
    第 2 张图
  • 2层飞机机轮工业生产厂房给排水CAD施工图纸(中英文对照)(自动喷水灭火系统) - 3
    第 3 张图
  • 2层飞机机轮工业生产厂房给排水CAD施工图纸(中英文对照)(自动喷水灭火系统) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
