17层大型商住楼电气CAD施工图纸(住宅、商业及车库)

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:19785.4平方米
  • 建筑地上层数:17层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:30张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 负荷等级:一级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:上海
  • 强电设计:供配电系统,低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

  • 1、电气设计说明
  • 2、配电竖干线系统图
  • 3、电气火灾监控系统图
  • 4、照明配电系统图
  • 5、配电竖干线系统图
  • 6、火灾自动报警及消防联动控制系统图
  • 7、气体灭火系统图
  • 8、插座平面图
  • 9、 弱电平面图
  • 10、电气平面图
  • 11、电力平面图
  • 12、 照明平面图
  • 13、火灾报警与消防控制平面图
  • 14、防雷接地平面图

附件详情

该附件是十七层商住楼全套电气施工图纸(含住宅、商业及车库),总共30张。
项目概要:该项目为单体设计。负一层为车库和设备房,一层为门面,二、三层为大空间商业,四至十七层均为普通住宅。总建筑面积为19785.4m^U2^U,其中地上建筑面积为17742.7m^U2^U,地下建筑面积为2042.7m^U2^U。建筑基底面积为近代.0m^U2^U。建筑总高度为55.65m。属一类高层民用建筑。建筑设计结构形式为框剪结构。建筑物合理使用年限为 50年,耐火等级一级。该项目应设计自动报警及消防联动。该项目火灾自动报警采用集中报警系统,保护等级为一级。其它设计依据详该项目电气设计说明。
该项目设计包括以下电气系统:a)电力配电系统;b)照明系统;c)建筑物防雷、接地系统及安全措施;d)电气节能和环保;e)弱电系统(电视、电话、网络、对讲);f)火灾自动报警及消防联动系统;

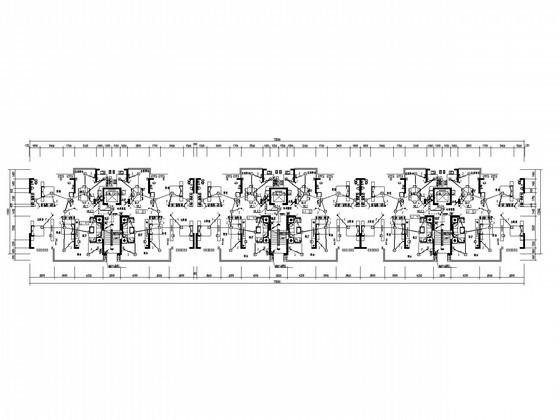

十二、十六层照明平面图

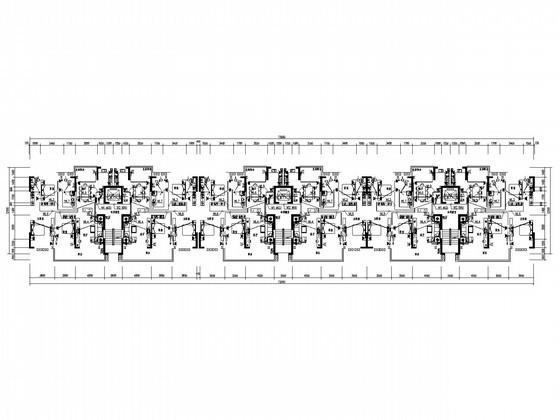

四、五、六、七、八、九、十、十三、十四、十七层插座平面图

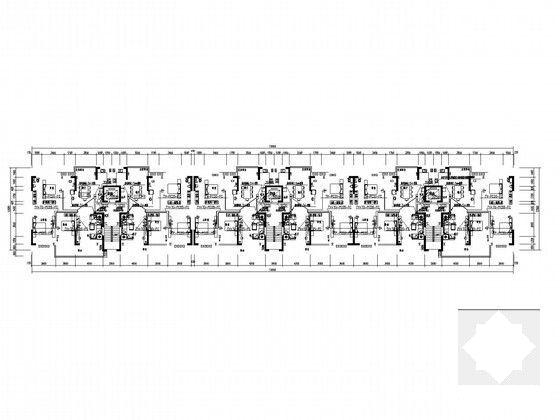

四~十七层弱电平面图

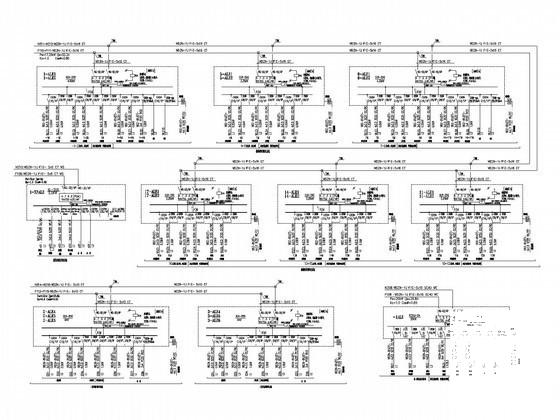

电力照明配电系统图三

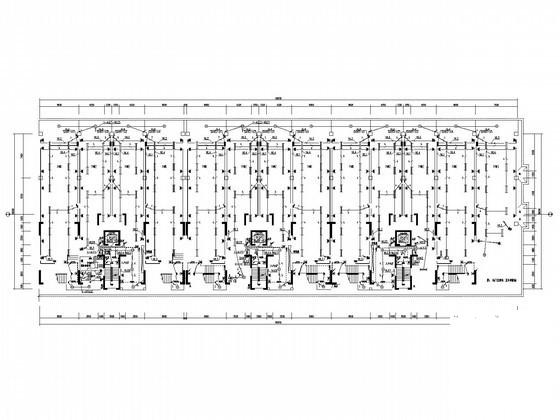

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
