33层大型高层商住楼电气CAD施工图纸120张（车库及会所）

附件详情

该附件是大型高层商住楼全套电气施工图纸（含车库及会所），总共120张。
该项目包括A段33层板式一类高层住宅、B段9层板式住宅、C段地下机械车库和D段阳光会所。总占地11674.80平方米；总建筑规模约63459.56平方米。

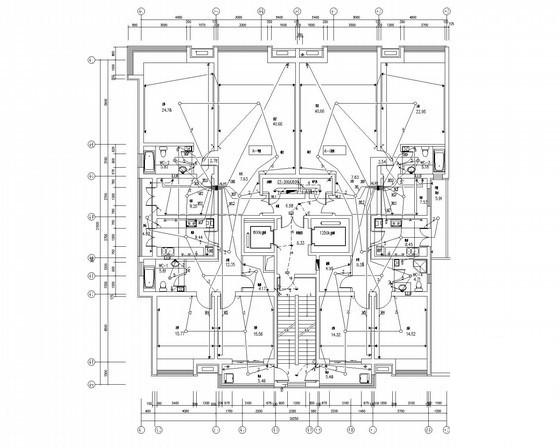

、本项目为A段33层板式一类高层住宅，设计使用年限50年，建筑抗震设防烈度6度。地下两层，层高3.1米，地下一、二层主要为自行车库，地下二层为六级人防；地上33层，每层层高3.0米，均为住宅；屋顶设有电梯机房、水箱间；建筑主体高度108米，建筑面积44588.88平米。结构型式为全现浇钢筋混凝土框架结构，采用筏板基础形式。

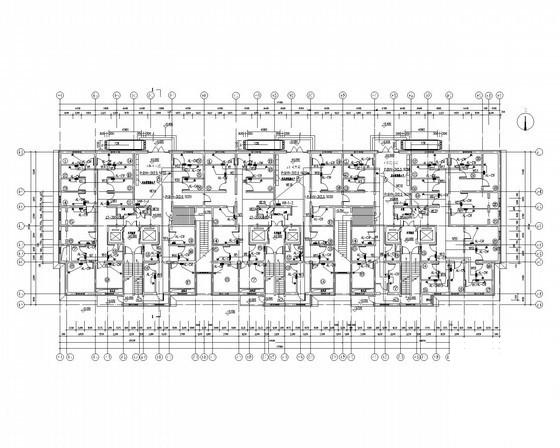

、本项目为B段9层板式住宅，设计使用年限50年，建筑抗震设防烈度6度。地下两层，层高3.3米，地下一层主要为自行车库，地下二层为六级人防；地上9层，每层层高2.9米，均为住宅；屋顶设有电梯机房；建筑主体高度30.92米，建筑面积12619.02平米。结构型式为全现浇钢筋混凝土结构，采用筏板基础形式。
设计范围：
1. 强电：0.4kV低压配电系统；照明系统；建筑防雷、接地及安全措施。

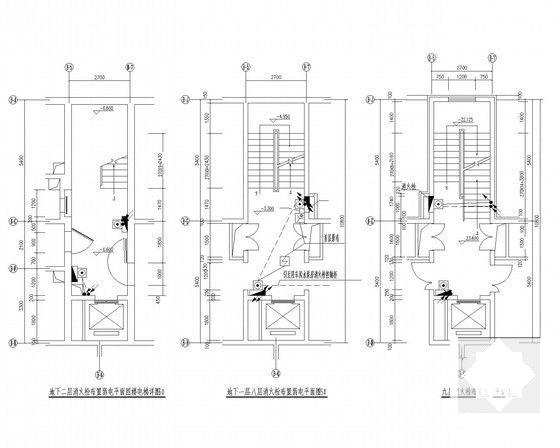

2、弱电：火灾自动报警及消防联动控制系统；网络布线系统；电话系统；有线电视系统；多功能访客对讲系统；

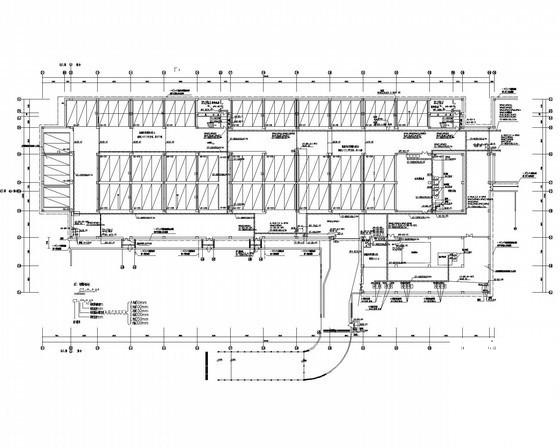

、本项目为C段地下机械车库，设计使用年限50年，建筑抗震设防烈度6度。车库地下2层、局部地上1层，疏散楼梯间出地面高度5.80米，建筑面积5768.05 m2。结构型式为全现浇钢筋混凝土。框架结构，采用筏板基础形式。

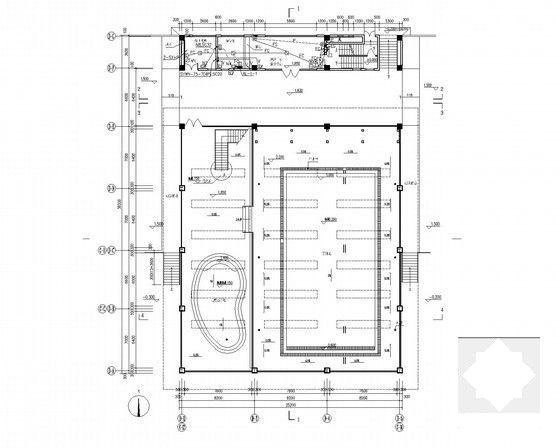

、本项目为D段阳光会所，地上1层（局部2层），建筑高度为12.80米，建筑面积670 平方米。功能包括游泳池、桑那和配套的服务用房。设计使用年限50年，建筑抗震设防烈度6度。结构型式为全现浇钢筋混凝土框架结构。
设计范围：
1、强电系统：供压配电系统；照明系统；建筑防雷系统；接地系统及安全措施；
2、弱电系统：火灾自动报警及消防联动控制系统；网络布线系统；电话系统； 闭路电视监控系统；汽车库管理系统。
