一类高层商住楼电气CAD施工图纸

资料简介
赚取积分

建筑类别：住宅,商业
建筑高度类型：高层建筑
建筑设计面积：28337平方米
建筑地上层数：31层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：70张
设计年代：近代
地下室用途：车库,设备用房
节点大样：电缆,其它
负荷等级：一级
防雷等级：第三类
火灾保护分级：一级
接地方式：TN-C-S
项目所在地：江苏
强电设计：低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

1、电气设计说明
2、竖向干线系统图
3、配电系统图
4、火灾报警系统图
5、弱电系统图
6、电力平面图
7、照明平面图
8、强电平面图
9、火灾报警平面图
10、弱电平面图
11、防雷基地平面图
12、户型强弱电详图
13、强弱电井详图

附件详情

该附件是一类高层商住楼全套电气施工图纸，总共70张。
该项目地下一层，为自行车库及设备用房；地上三十一层，一层、二层为商铺，三层至三十一层为住宅，每层层高3.0米；屋顶设有电梯机房；建筑主体高度97.2米，总建筑面积为28337平方米。建筑设计结构形式为剪力墙结构，现浇混凝土楼板。该项目属于一类普通高层建筑。
该资料范围:1.配电系统2.照明系统3.动力及其控制系统4.防雷接地系统5.火灾自动报警系统等。

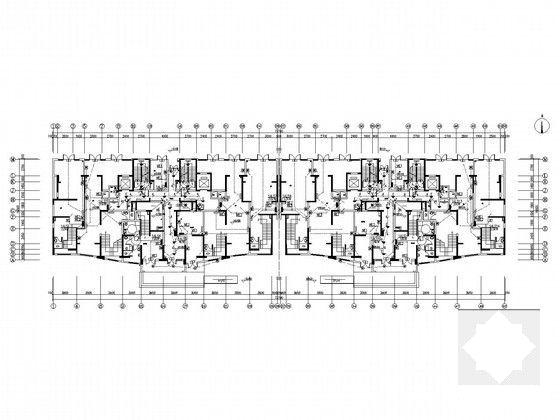

地下一层火灾报警平面图

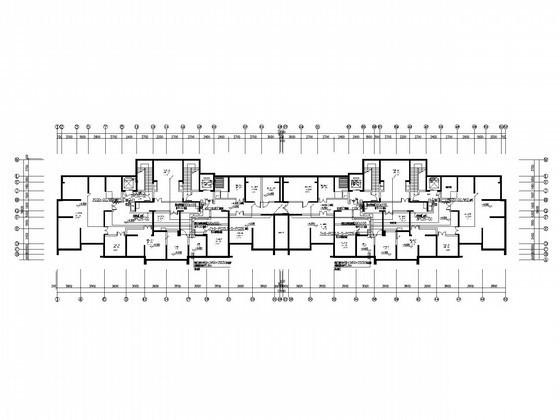

地下一层弱电平面图

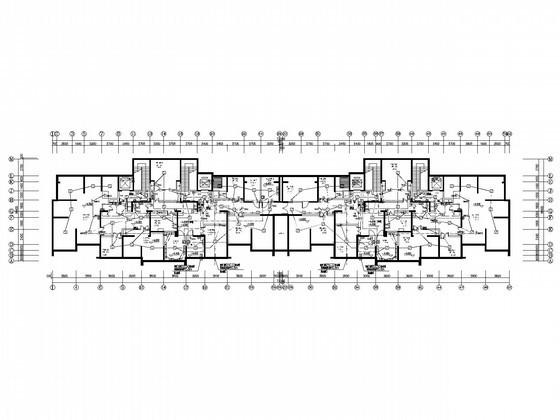

一层强电平面图

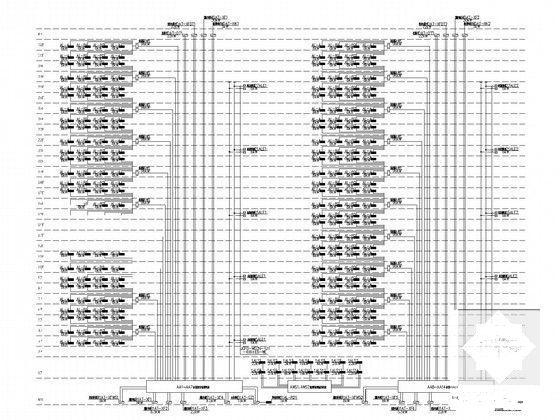

竖向干线系统图

配电系统图(二)

一单元火灾报警系统图

弱电系统图

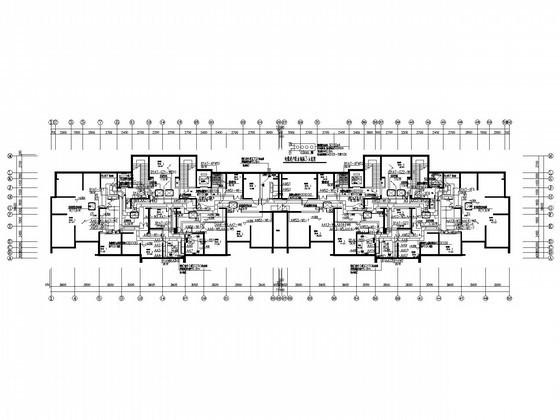

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
