8层快捷酒店给排水设计CAD施工图纸
- 附件设计说明：有
- 建筑类别：宾馆, 酒店
- 建筑高度类型：多层建筑
- 建筑设计面积：2900平方米
- 建筑地上层数：8层
- 图纸设计深度：竣工图
- 参考图纸：24张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：喷淋系统, 灭火器配置系统
- 供水设备：高位水箱
- 供水方式：市政供水, 高位水箱供水
- 供水分区：无
- 排水体制：污废分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：15
- 热水供应方式：集中热水供应
- 项目所在地：海南
附件详情
- 资料目录
- 设计说明
- 给水系统图
- 热水系统图
- 排水系统图
- 通风系统图
- 一~四层给水平面图
- 一~四层热水回水平面图
- 四层透气平面图
- 一~四层排水平面图
- 一~四层通风平面图
- 给排水详图
附件详情
该项目位于海南海口，装修面积为2900平米，地上8层，建筑高度27.00米。大厅设在一层，二至四层为客房，共计89套。设计范围：建筑室内生活给水和生活排水设计。
，24张图纸。

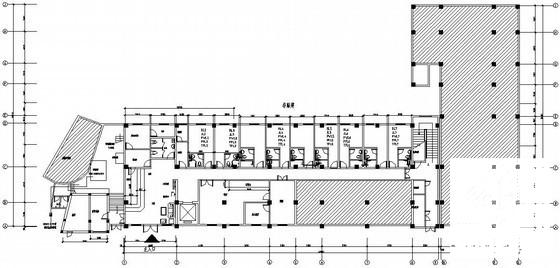

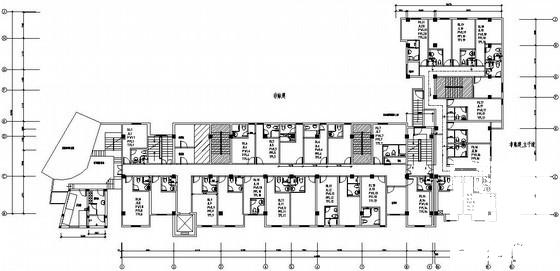

一层给水平面图

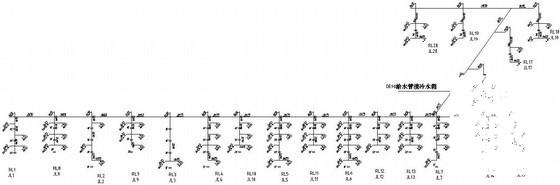

给水系统图

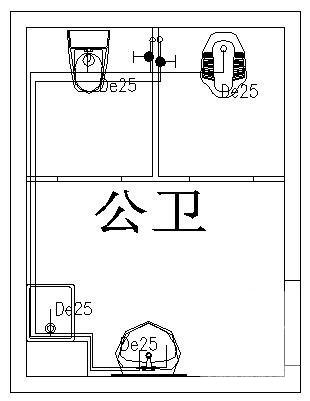

卫生间详图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-14
- 评论次数：0
- 浏览次数：0
- 文件大小：1.2 MB
- 收藏次数：0
-
文件名称：
附件-995859785899097885775.rar
