地上19层商业公寓电气CAD施工图纸(甲级设计院)(室外综合管网)

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:20617.59平方米
  • 建筑地上层数:19层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:55张
  • 设计年代:近代
  • 地下室用途:车库,设备用房,其它
  • 节点大样:人防
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:重庆
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计: 火灾自动报警系统 ,通信系统,有线电视和卫星接收系统,其它

附件详情

  • 资料目录
  • 主要设备材料表
  • 强电设计说明
  • 室外电气管网总平面图
  • 室外综合管网总平面图
  • 变配电所高压一次接线图
  • 10KV/0.4KV电气接线图(一)
  • 10KV/0.4KV电气接线图(二)
  • 10KV/0.4KV电气接线图(三)
  • 消房水泵控制一次系统图
  • 配电箱系统图一
  • 配电箱系统图二
  • 配电箱系统图三
  • 配电干线图
  • 变配电房和发电机房平面布置图
  • 消防控制室平面布置图
  • 负二层车库照明平面图
  • 负一层车库照明平面图
  • 负二层车库配电平面图
  • 负一层车库配电平面图
  • 3#楼一~五层配电平面图
  • 3#楼六至十九层偶数层配电平面图
  • 3#楼六至十九层奇数层配电平面图
  • 3#楼屋顶配电平面图
  • 1#2#楼一层配电平面图
  • 1#2#楼屋顶配电平面图
  • 3#楼屋顶防雷平面图
  • 1#2#楼屋顶防雷平面图
  • 基础接地平面图
  • 弱电设计说明(一)
  • 弱电设计说明(二)
  • 火灾自动报警及联动控制系统图
  • 漏电火灾报警系统
  • 弱电系统图
  • 3#楼一~五层弱电平面图
  • 3#楼六至十九层偶数层弱电平面图
  • 3#楼六至十九层奇数层弱电平面图
  • 1#2#楼一层弱电平面图
  • 负二层车库火灾报警及联动平面图
  • 负一层车库火灾报警及联动平面图
  • 3#楼一~五层火灾报警及联动平面图
  • 3#楼六至十九层偶数层火灾报警及联动平面图
  • 3#楼六至十九层奇数层火灾报警及联动平面图
  • 3#楼屋顶消防报警及联动平面图
  • 1#2#楼一层火灾报警及联动平面图
  • 1#2#楼二层火灾报警及联动平面图
  • ……

附件详情

本项目主要由1栋19层塔楼局部4层裙房和2栋多层建筑、地下2层车库组成,并配备配套用房和设备用房。建筑类别为一类,耐火等级为一级,建筑合理使用年限50年。地下车库为二类汽车车库。拟建规模:30478.32平方米;其中地上建筑面积20617.59平方米;地下建筑面积为9860.73平方米。
国家规范标准手册:
《高层民用建筑设计防火规范》(GB50045-95)(版);
《建筑设计防火规范》(GB50016-近代);
《汽车库、修车库、停车场设计防火规范》(GB50067-97);
《商店建筑设计规范》(JGJ48-近代);
《20kV及以下变电所设计规范》(GB50053-近代);
《供配电系统设计规范》(GB50052-近代);
《低压配电设计规范》(GB50054-近代);
《建筑照明设计标准》(GB50034-近代);
《建筑物电子信息系统防雷技术规范》(GB50343-近代);
《建筑物防雷设计规范》(GB50057-近代);
《民用建筑 电气设计规范 》(JGJ16-近代);
重庆市《公共建筑节能(绿色建筑)设计标准》(DBJ50-052-近代);
《办公建筑设计规范》JGJ67-近代;
《城市地下管线综合管廊建设技术规程》DBJ/T50-105-近代;
《消防安全标志设计、施工及收规范》DB50/202-近代;
《重庆市建筑防雷设计评价技术规范》DB50/217-近代;
《爆炸危险环境电力装置设计规范》GB50058-近代;
《民用建筑电线电缆防火设计规范》DBJ50-164-近代;
《建筑设计防火规范》GB50016-近代;
《民用建筑电气设计规范》JGJ16-近代;
《火灾自动报警系统设计规范》GB50116-近代;
《气体灭火系统设计规范》GB50370-近代;
《消防控制室通用技术》GB25506-近代;
《火灾自动报警系统组件兼容性要求》GB22134-近代;
综合布线系统工程 设计规范》GB50311-近代;
《火灾自动报警系统组件兼容性要求》GB22134;
《民用建筑电线电缆防火设计规范》DBJ50-16-近代;
《建筑照明设计标准》GB50034-近代;
《公共建筑节能设计标准》GB50189-近代;
《公共建筑节能(绿色建筑)设计标准》DBJ50-052-近代。
设计范围:该资料包括办公楼及其裙房的变配电、照明、防雷接地及安全措施、火灾自动报警系统、电话管线预留预埋几个部分;由市政电力管网引入该项目的10KV电缆线路不在该资料范围内,该资料只提供进线通道,电源分界点为该项目变电所10KV电源进线柜开关进线侧。办公楼电话、宽带等系统具体由各专业运营商建设;该资料只考虑弱电机房至各用户弱电终端管道的预留预埋。火灾报警及联动系统,新建地面建筑所需的弱电(电话、网络、电视)预留。
,图纸共55张。

车库负一层火灾报警及联动平面图

3#楼二层弱电平面图

1#2#楼屋顶防雷平面图

车库负二层照明平面图

楼六至十九层奇数层弱电平面图

漏电火灾报警系统

楼三层配电平面图

楼六至十九层奇数层弱电平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

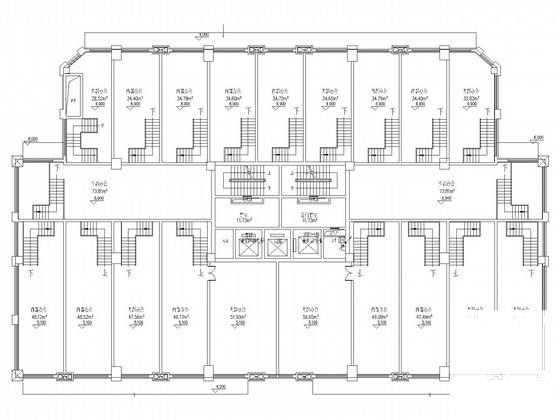

  • 地上19层商业公寓电气CAD施工图纸(甲级设计院)(室外综合管网) - 1
    第 1 张图

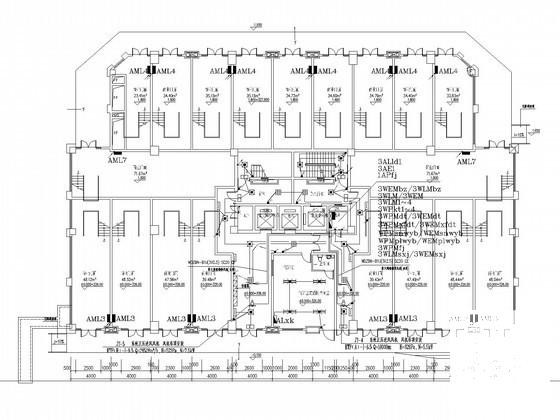

  • 地上19层商业公寓电气CAD施工图纸(甲级设计院)(室外综合管网) - 2
    第 2 张图

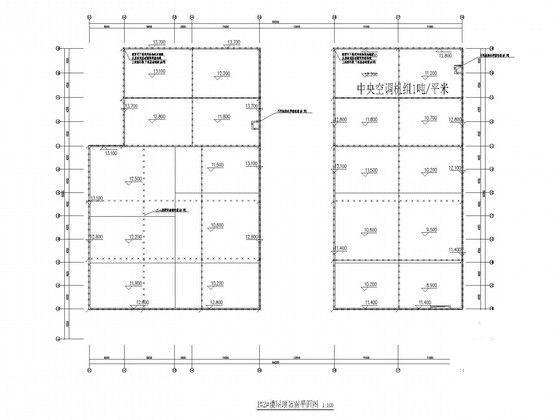

  • 地上19层商业公寓电气CAD施工图纸(甲级设计院)(室外综合管网) - 3
    第 3 张图

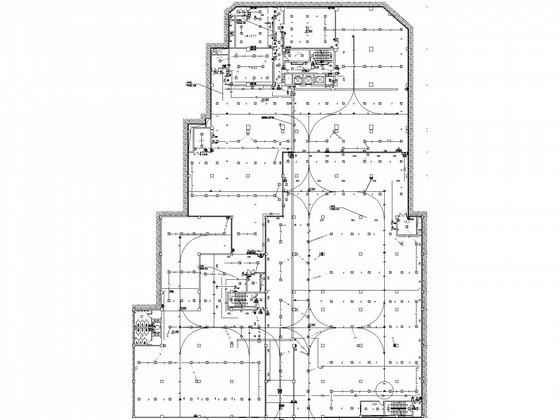

  • 地上19层商业公寓电气CAD施工图纸(甲级设计院)(室外综合管网) - 4
    第 4 张图

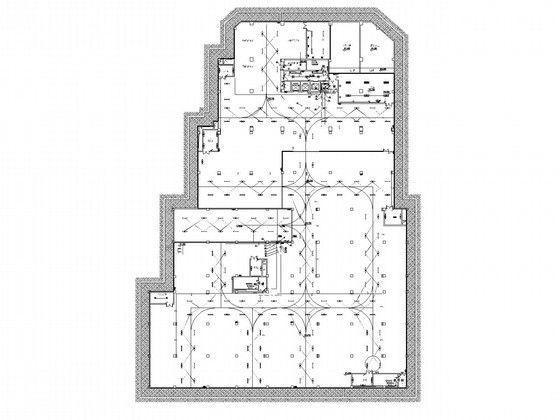

  • 地上19层商业公寓电气CAD施工图纸(甲级设计院)(室外综合管网) - 5
