9层办公楼建筑给排水CAD施工图纸（直饮水系统）
- 附件设计说明：有
- 建筑类别：办公
- 建筑高度类型：高层建筑
- 建筑设计结构形式：其他结构
- 建筑地上层数：9层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：30张
- 设计年代：近代
- 地下室用途：车库,设备用房
- 生活供水设计：生活给水系统,直饮水系统
- 生产供水设计：热水系统,循环冷却水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水设备：水泵站,水池
- 供水方式：市政供水,变频供水,分区供水
- 供水分区：两区
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：20
- 特殊系统：直饮水
- 大样节点：水箱,泵房,气体灭火,卫生间,集水坑
附件详情
- 资料目录
- 主要设备及材料表
- 给水排水设计及施工总说明 图例

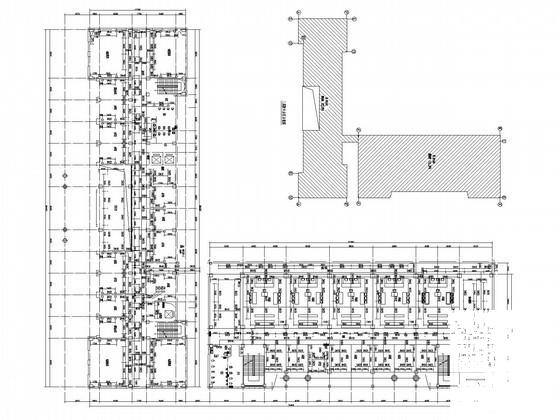

- 架空层给排水、消防平面图
- 一层给排水、消防平面图
- 二层给排水、消防平面图
- 三层给排水、消防平面图
- 四层给排水、消防平面图
- 五层给排水、消防平面图
- 六层给排水、消防平面图
- 七层给排水、消防平面图
- 八层给排水、消防平面图
- 九层给排水、消防平面图
- 屋顶层给排水、消防平面图
- 架空层自动喷水灭火系统平面图
- 一层自动喷水灭火系统平面图
- 二层自动喷水灭火系统平面图
- 三层自动喷水灭火系统平面图
- 四层自动喷水灭火系统平面图
- 五层自动喷水灭火系统平面图
- 六层自动喷水灭火系统平面图
- 七层自动喷水灭火系统平面图
- 八层自动喷水灭火系统平面图
- 九层自动喷水灭火系统平面图
- 卫生间给排水、消防放大平面图
- 水泵房放大平面图
- 消防水池剖面图
- 给水、雨水系统图
- 消火栓系统图
- 污水系统图
- 直饮水工艺流程图
- 循环冷却水
- 废水系统图
- 站房给水系统图
附件详情
项目概要：该项目位于中原，是一办公楼给排水项目，办公楼地上层数为9层，地下一层；架空层为停车库及附属设备房；
设计范围：本建筑设有生活给水系统、直饮水系统、生活污废水、雨水系统、循环冷却水系统、消火栓给水系统、自动喷水灭火系统、水喷雾灭火系统、气体灭火系统、灭火器的配置。
，共计30张图纸；

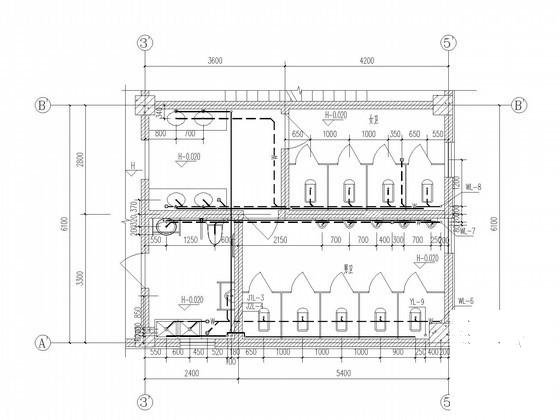

卫生间大样图

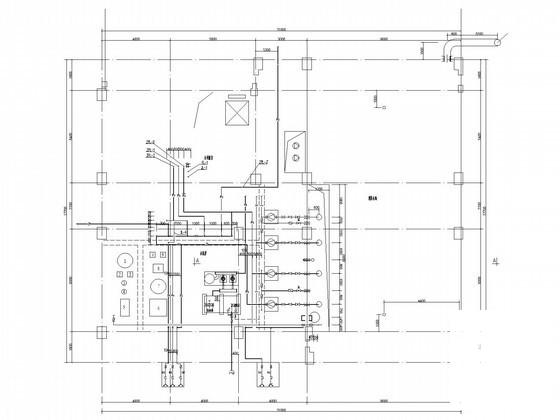

水泵房放大平面图

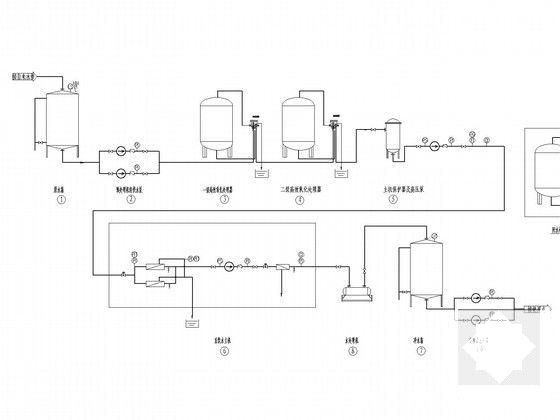

直饮水工艺流程图

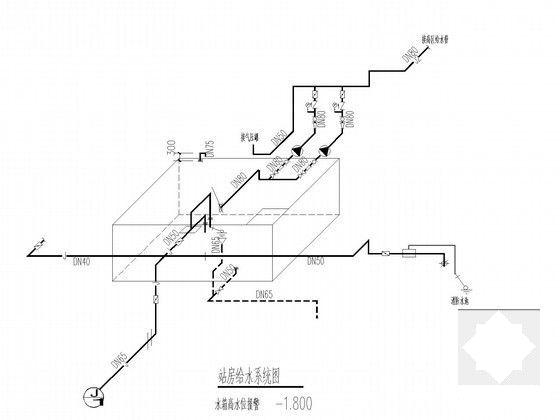

泵房给水系统图
消火栓系统图
给排水系统原理图
