19层钢筋混凝土结构商住楼电气CAD施工图纸（二级负荷）
- 建筑类别：住宅,商业
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：18层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：27张
- 设计年代：近代
- 地下室用途：设备用房
- 负荷等级：二级
- 防雷等级：第二类
- 火灾保护分级：一级
- 接地方式：TN-S
- 项目所在地：重庆
- 强电设计： 供配电系统 ,配变电所,低压配电,电气照明,建筑物防雷,接地安全,电气控制
- 弱电设计： 火灾自动报警系统 ,出入口控制系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统
附件详情
- 一、电气设计说明
- 二、 竖向配电干线 系统图
- 三、弱电系统图
- 四、消防报警系统图
- 五、风机控制原理图
- 六、配电箱系统图
- 七、照明强电平面图
- 八、弱电消防报警平面图
- 九、防雷接地平面图
附件详情
本稿件是某高层商住楼电气施工图纸，工程负一层为设备用房,一层至二层为商场三~十八层为住宅，属二类高层商住建筑。电气设计包含配电系统设计、电话系统、网络系统、电视系统设计、可视对讲系统、消防报警系统、照明设计、插座布置、风机控制、防雷接地系统设计等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

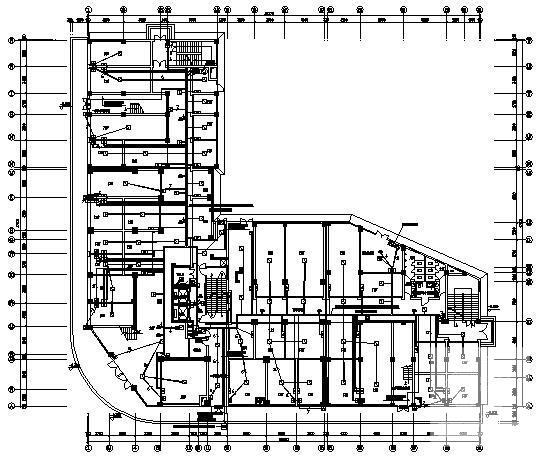

第 1 张图 -

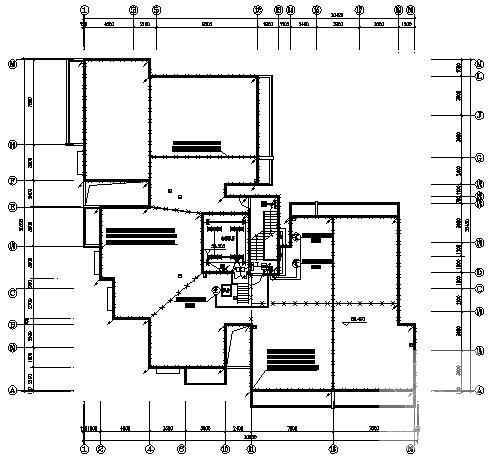

第 2 张图 -

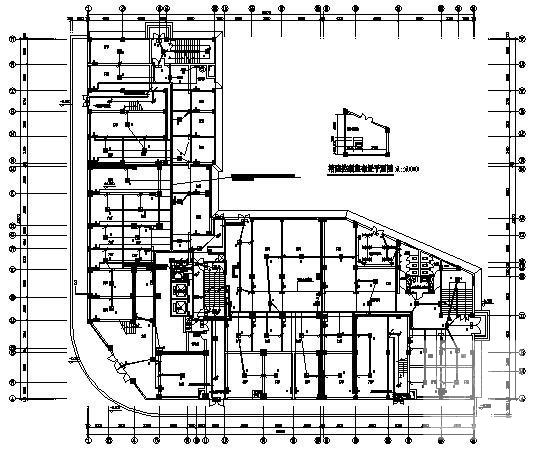

第 3 张图 -

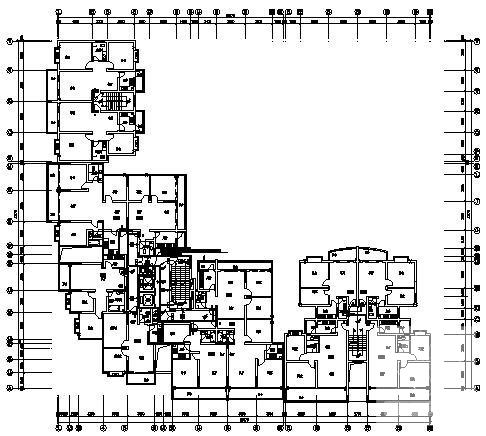

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-11
- 评论次数：0
- 浏览次数：0
- 文件大小：3.2 MB
- 收藏次数：0
-
文件名称：
附件-995856669566870889875.rar
