（20323220）m预应力钢筋混凝土斜拉桥-连续梁组合体系CAD施工图纸设计

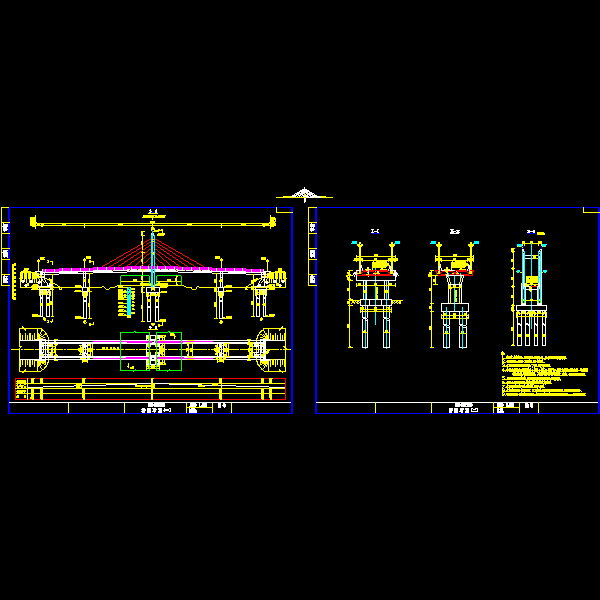

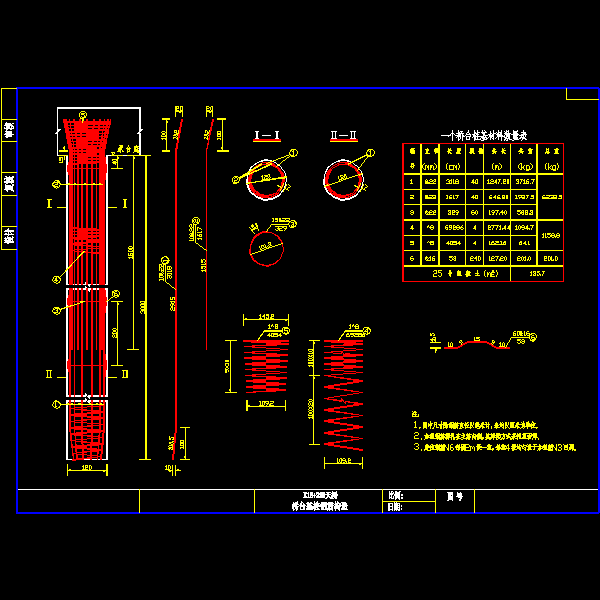

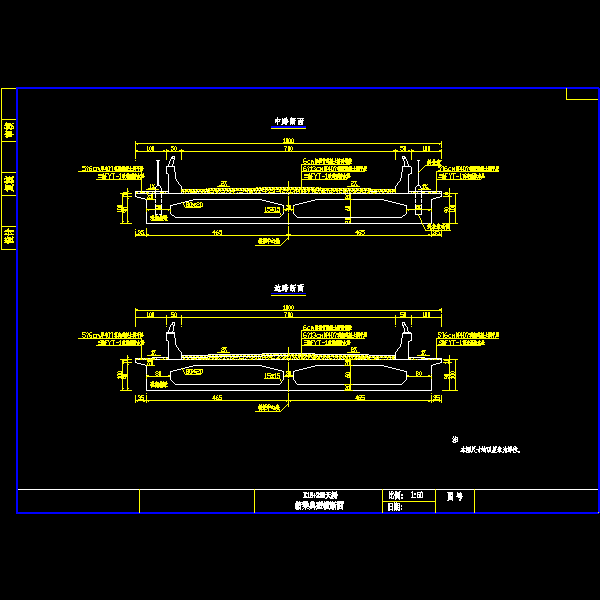

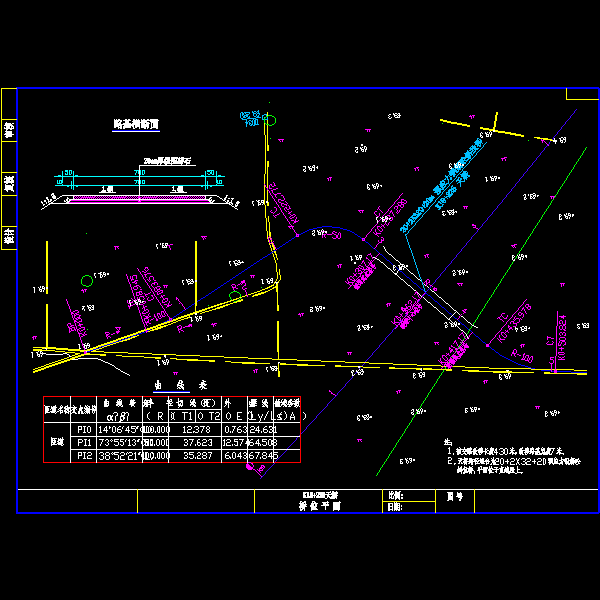

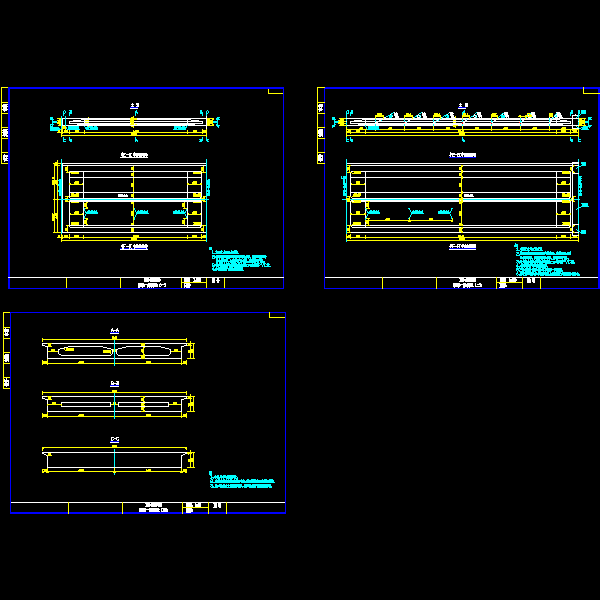

净宽7m上跨车行天桥。桥梁起讫桩号K0 307.17~K0 417.17，全长110m，中心桩号K0 362.17，与高速公路交叉桩号K18 225。上部结构采用（20 32 32 20）m预应力钢筋混凝土斜拉桥-连续梁组合体系，塔墩梁固结。下部结构采用圆端形桥墩、肋式台、钻孔灌注桩基础。 　　该资料包含： 　　说明 　　全桥主要工程材料数量表 　　桥位平面 　　箱梁典型横断面 　　桥型布置（一）～（二） 　　箱梁一般构造（一）～（三） 　　箱梁预应力钢束构造（一）～（四） 　　箱梁梁端封锚钢筋构造 　　箱梁普通钢筋构造（一）～（四） 　　中横梁预应力钢束构造（一）～（四） 　　中横梁普通钢筋构造（一）～（二） 　　端横梁普通钢筋构造 　　斜拉索编号及套筒布置示意 　　斜拉索设计参数表 　　主梁拉索预埋管及锚垫板构造 　　主梁斜拉索锚固预留槽及锚下钢筋构造 　　桥塔斜拉索预埋管及锚垫板构造 　　桥塔斜拉索张拉槽口及锚下钢筋构造 　　桥塔一般构造 　　桥塔塔身钢筋构造（一）～（三） 　　桥塔上横梁钢筋构造 　　桥塔承台钢筋构造 　　.......................................... 　　共有图纸64张，详见稿件内部或目录
