地铁线工程大型站点给排水初步设计图纸(设计说明书)

  • 附件设计说明:有
  • 建筑类别:交通建筑
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:11761平方米
  • 图纸设计深度:方案(初设图)
  • 参考图纸:24张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,水池
  • 供水方式:市政供水,高位水箱供水
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 项目所在地:四川

附件详情

  • 资料目录
  • 给排水图例
  • 室外给排水及消防总平面图
  • 站厅层给排水及消防平面图
  • A号出入口给排水及消防平面及系统图
  • C号出入口给排水及消防平面及系统图
  • D号出入口给排水及消防平面及系统图
  • 给排水及消防2-2剖面图
  • 生产生活及消防给水系统图
  • 车站废水泵房给排水设备布置图
  • 公共卫生间污水泵房设备布置图
  • 工作人员卫生间污水泵房设备布置图
  • 区间消防给水平面示意图

附件详情

该项目位于四川,为地铁线工程大型站点,车站为地下2层岛式站台车站,有效站台中心里程为YCK32+146.000,车站起终点里程为YCK32+66.050~ YCK32+346.800,车站全长280.75m米,标准段宽度21.1米,岛式站台宽为12米,车站主体建筑面积为11761m2。车站共设4个出入口,其中1个为预留通道;车站两端设有2组共6个风亭。车站站厅层17轴处设有工作人员卫生间,站厅层6轴处设有公共卫生间,并分别设置污水泵房;车站站台层34-35轴处设有一座车站废水泵房。
设计范围:设计范围包括车站及车站两侧相邻半个区间(YCK32+021.50~CK32+122.250、YCK32+632.250~YCK33+165.20区间)的给水系统、排水系统、消火栓系统、灭火器配置等设计以及与其它相关专业的接口配合。
,共24张图。

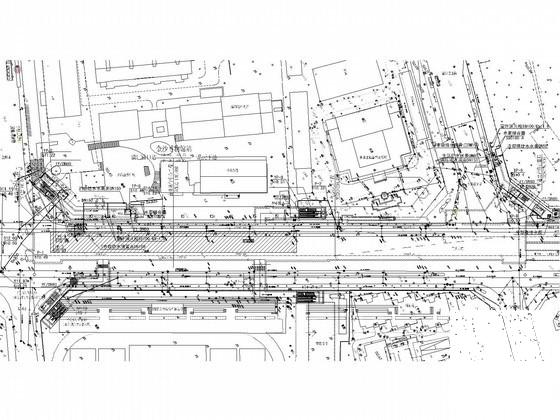

室外给排水及消防总平面图

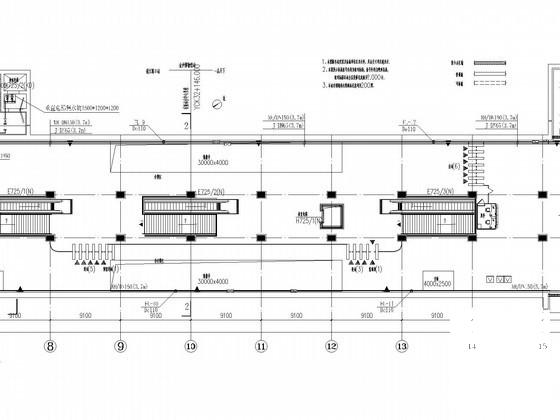

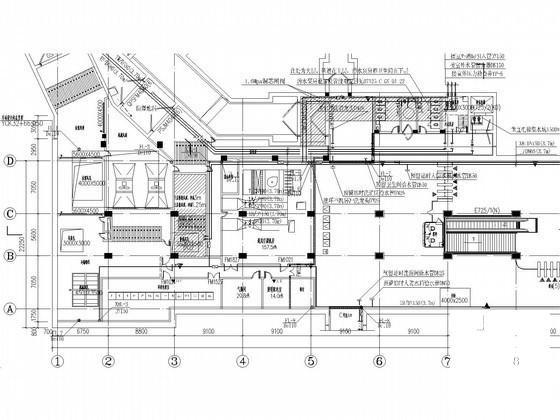

站厅层给排水及消防平面图

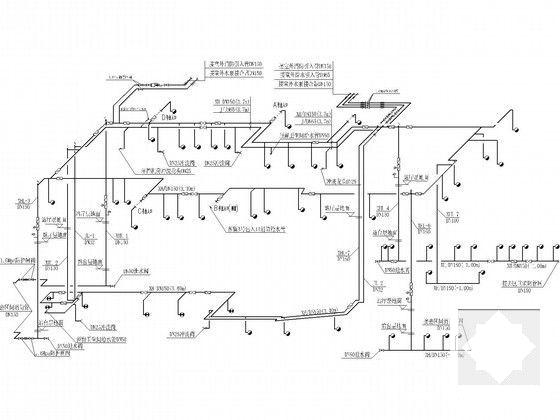

生产生活及消防给水系统图

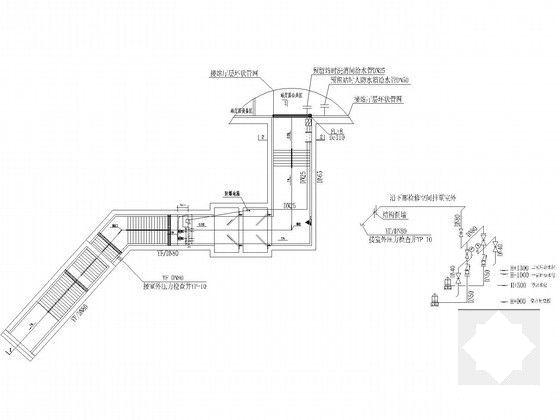

C号出入口给排水及消防平面及系统图
