框架结构3层售楼中心建筑施工CAD图纸

资料简介
赚取积分

建筑类别：售楼处
建筑高度类型：多层建筑
外立面材料：幕墙
幕墙面板材料：玻璃幕墙
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架
图纸设计深度：施工图
项目所在地：贵州
图纸设计风格：现代风格
图纸设计流派：现代
图纸设计格式：天正建筑CAD 7.0,CAD2000
参考图纸：16张
建筑设计面积：4233.77平方米
建筑高度：20.05m
地上层数：3层
设计效果图：无

附件详情

该项目为贵州省水城“xxx花园”一期售楼中心，项目位于贵州省水城xxxx路南侧。
总建筑设计面积： 4233.77m2
建筑层数：地上3层。建筑各层层高详见剖面图。
建筑总高：20.05m （由室外地面至女儿墙上皮高度）。
建筑耐久年限为3类50年。
建筑设计结构形式：钢筋混凝土框架结构，耐火等级二级。
防水等级：建筑屋面：3级。
抗震设防烈度：6度，施工时请严格按照《建筑抗震设计规范》
建筑类别：商业办公
第二层和第三层的人数之和不超过100人。
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共16张图纸

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

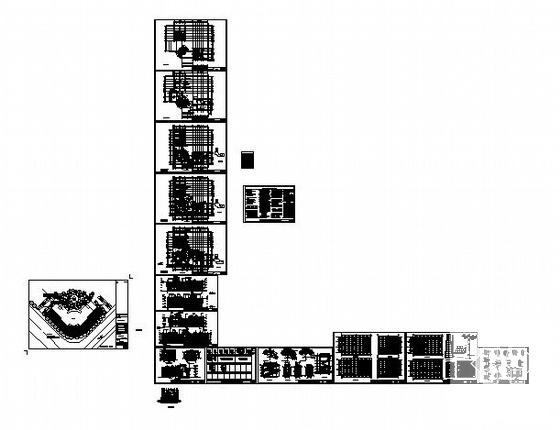

第 1 张图

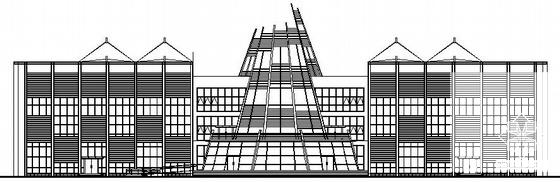

第 2 张图

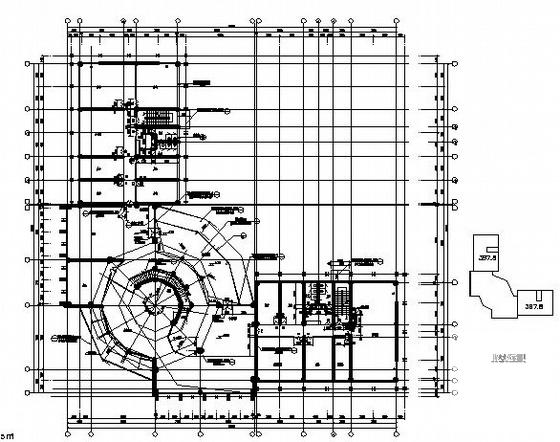

第 3 张图

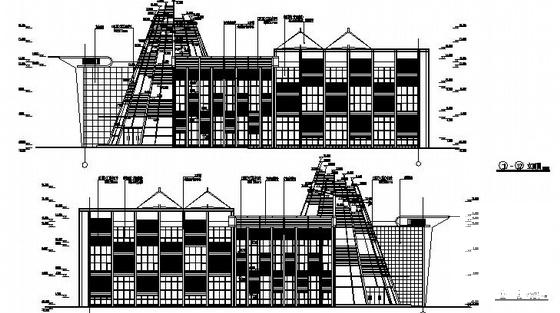

第 4 张图

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2022-09-28
评论次数：0

浏览次数：0
文件大小：1.39 MB

收藏次数：0
文件名称：附件-995855857507955098579.rar
