地上1层钢结构售楼中心结构设计施工图纸

  • 建筑类别:办公
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架,轻钢结构
  • 基础形式 :独立基础
  • 结构最大跨度:18m
  • 参考图纸:13张
  • 设计年代:近代

附件详情

该资料包含:结构设计总说明,基础平面图,基础详图,地脚螺栓布置图,结构布置图,楼板配筋图,楼承板 平面布置图 ,刚架、支撑、抗风柱布置图,屋面檩条布置图,墙面檩条布置图,详图一,GJ-1, 楼梯详图
共13张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

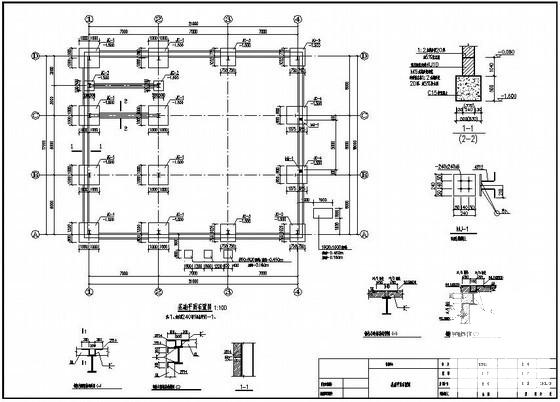

  • 钢结构设计施工图纸 - 1
    钢结构设计施工图纸 - 1

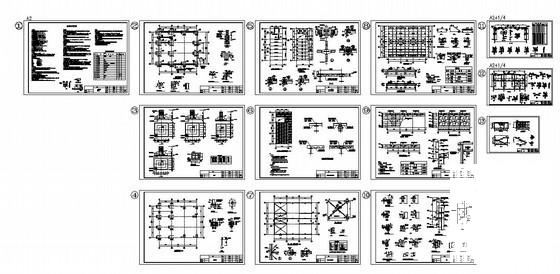

  • 钢结构设计施工图纸 - 2
    钢结构设计施工图纸 - 2

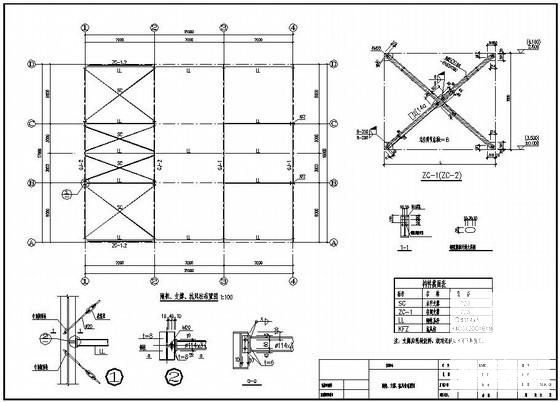

  • 钢结构设计施工图纸 - 3
    钢结构设计施工图纸 - 3
  • 钢结构设计施工图纸 - 4
    钢结构设计施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
