3层框架结构别墅结构CAD施工图纸（建筑图纸）(现浇钢筋混凝土)
- 建筑类别：别墅
- 建筑高度类型：多层建筑
- 地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.50kN/平方米
- 雪压：0.20kN/平方米
- 参考图纸：16张
附件详情
本图纸为某三层的框架结构小别墅，总高度为12.1米。楼板采用全现浇钢筋混凝土楼盖，梁内箍筋为封闭式，6度设防。
该资料包含：
结构设计说明
、基础结构平面图、结构平面图、梁配筋图、楼梯配筋图、平面图、立面图、剖面图等共16张图纸。

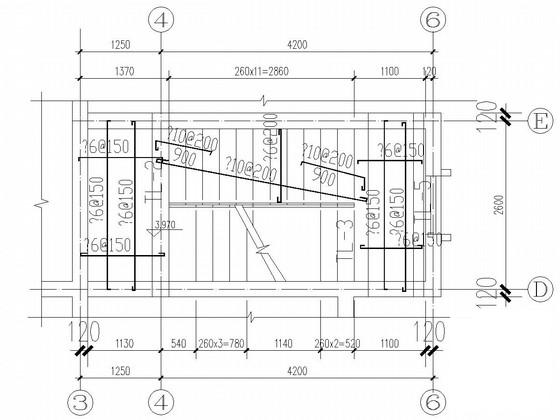

楼梯结构平面图

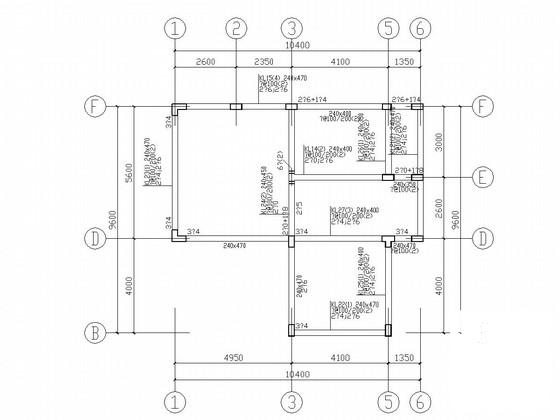

梁配筋图

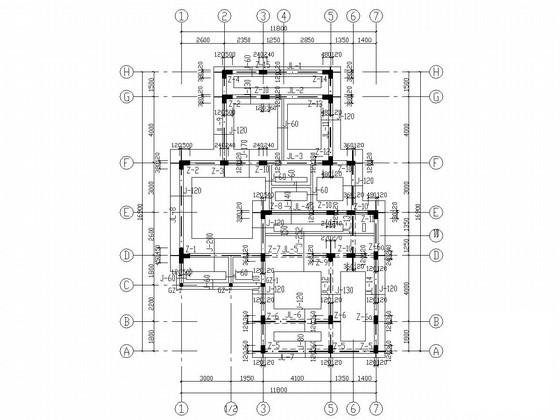

基础结构平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

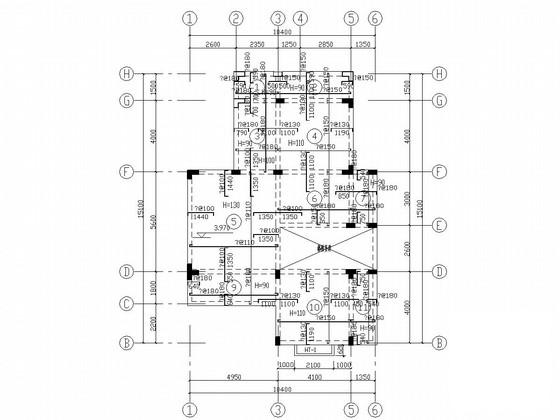

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-26
- 评论次数：0
- 浏览次数：0
- 文件大小：2.53 MB
- 收藏次数：0
-
文件名称：
附件-995876779556858778779.rar
