6层现浇钢筋混凝土框架结构中学教学楼建筑结构全套施工图纸

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.65kN/平方米
  • 雪压:0.50kN/平方米
  • 参考图纸:19张
  • 设计年代:近代

附件详情

该项目为六层现浇钢筋混凝土框架结构中学教学楼,结构设计使用年限为70年,抗震设防烈度为7度,该资料包含:结构设计总说明,各层梁配筋图,各层板配筋图,各层柱配筋图,楼梯配筋图,建筑设计总说明,各层平面图,正立面图,剖面图,侧立面图, 楼梯详图 等19张图。
05月。

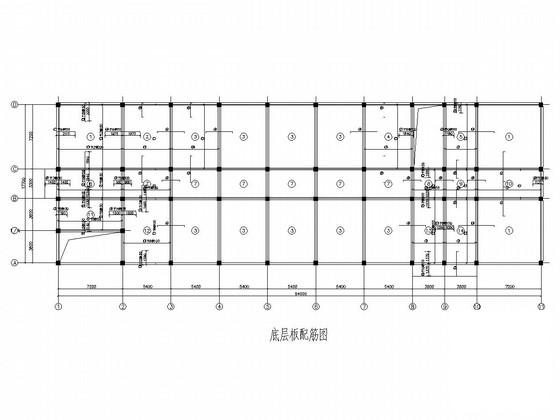

底层板配筋图

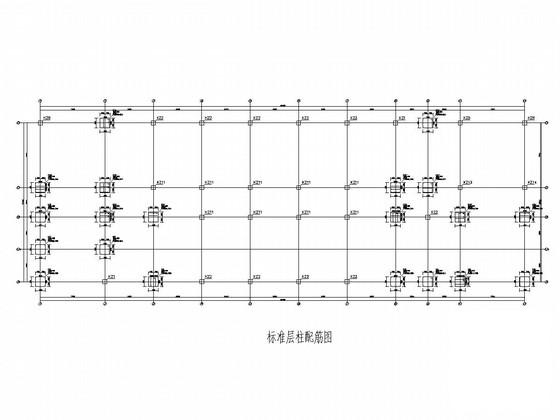

标准层柱配筋图

底层柱配筋图

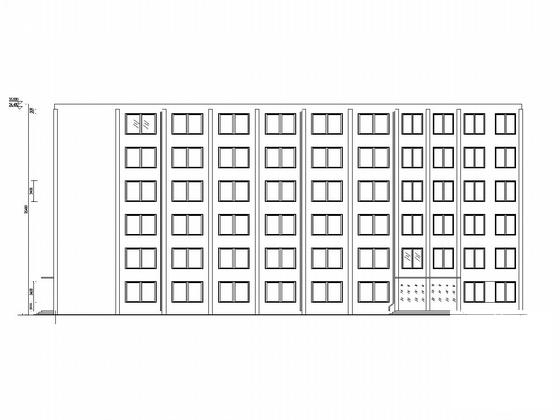

立面图

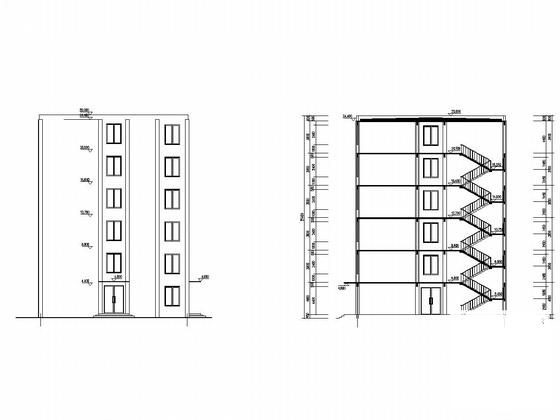

楼梯详图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 钢筋混凝土框架结构 - 1
    钢筋混凝土框架结构 - 1
  • 钢筋混凝土框架结构 - 2
    钢筋混凝土框架结构 - 2
  • 钢筋混凝土框架结构 - 3
    钢筋混凝土框架结构 - 3
  • 钢筋混凝土框架结构 - 4
    钢筋混凝土框架结构 - 4
  • 钢筋混凝土框架结构 - 5
    钢筋混凝土框架结构 - 5
  • 钢筋混凝土框架结构 - 6
    钢筋混凝土框架结构 - 6
以上是部分截图,请下载附件后查看完整高清内容
