救助站6层框架办公楼结构CAD施工图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 地上层数:6层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 地下室功能:其他
  • 参考图纸:27张
  • 设计年代:近代

附件详情

本图纸为某救助站办公大楼结构施工图。该工程结构类型为框架结构,建筑大屋面标高22.200m,地下一层,地上6层。

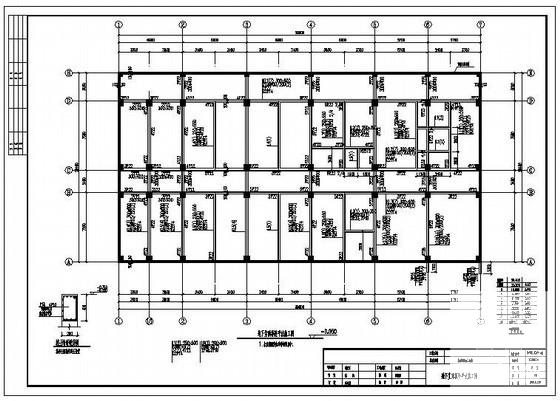

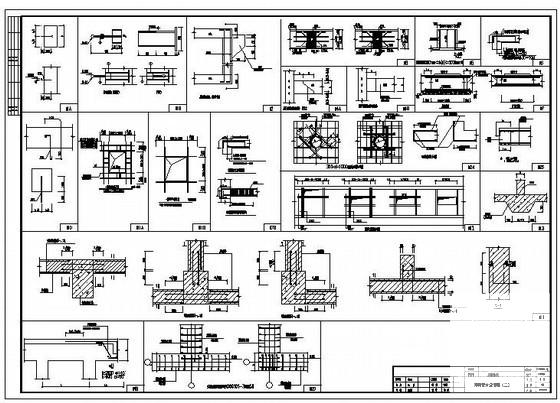

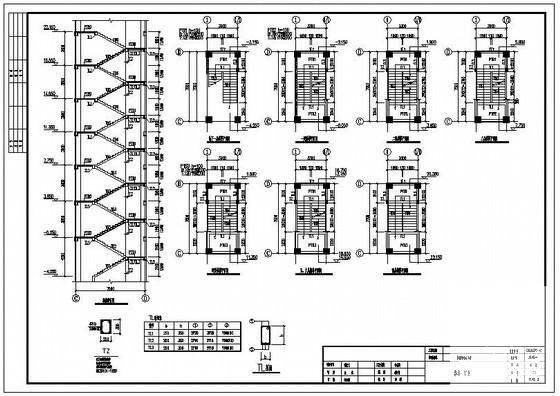

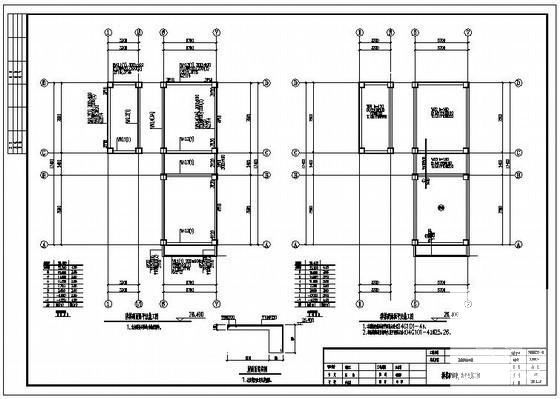

全套图纸共27张,包括:结构设计总说明、基坑开挖平面图、梁筏基础基础梁平法施工图、梁筏基础基础板平法施工图、柱平法施工图、地下室顶板梁平法施工图、各楼层梁板平法施工图、 楼梯详图 等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 救助站6层框架办公楼结构CAD施工图纸 - 1
    第 1 张图
  • 救助站6层框架办公楼结构CAD施工图纸 - 2
    第 2 张图
  • 救助站6层框架办公楼结构CAD施工图纸 - 3
    第 3 张图
  • 救助站6层框架办公楼结构CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
