土地整治项目结构设计施工图纸

附件详情

  • 结合水土流失治理的土地整治项目现状图
  • 典型田块设计图
  • 水平梯田断面图(1/2)
  • 水平梯田断面图(2/2)
  • 排灌渠断面图
  • 伸缩缝断面图
  • 跌水断面图
  • 排灌渠特性表
  • 灌溉涵洞及放水口平面图
  • 灌溉涵洞盖板配筋图
  • 农沟、跌坎断面图
  • 渡槽结构图(1/3)
  • 渡槽结构图(2/3)
  • 渡槽结构图(3/3)
  • 拦水坝 平面布置图
  • 原排洪沟清淤、防冲护岸断面图
  • 新建生产路、田间路断图
  • 田间路(生产路)、渠道结合断面图
  • 道路系统特性表
  • 直下田坡道平面图
  • 过渠下田坡道平面图
  • 错车道平面图
  • 盖板涵结构图(1/4)
  • 盖板涵结构图(2/4)
  • 盖板涵结构图(3/4)
  • 盖板涵结构图(4/4)
  • 管道埋设、镇墩结构图
  • 蓄水池结构断面图
  • 放水闸阀结构图
  • 土质排水沟结构图
  • 项目标志牌结构图
  • 田间道纵断面图
  • 排灌渠纵断面图

附件详情

该图介绍了结合水土流失治理的土地整治项目结构施工图,内容包含农田水利、生产道等 工程图纸 全面,推荐参考。共计32张CAD图 8月

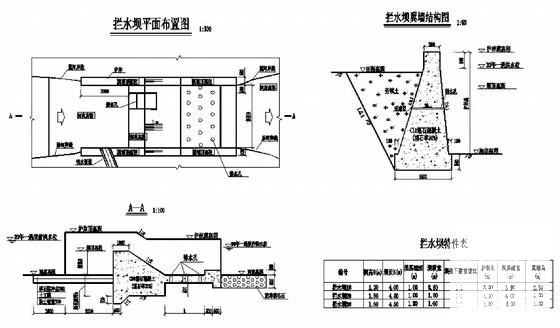

拦水坝平面布置图

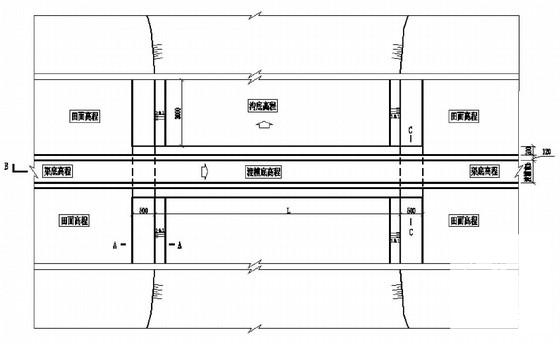

渡槽平面布置图

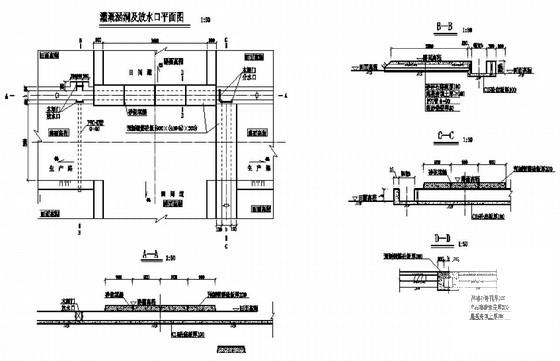

灌溉涵洞及放水口平面图

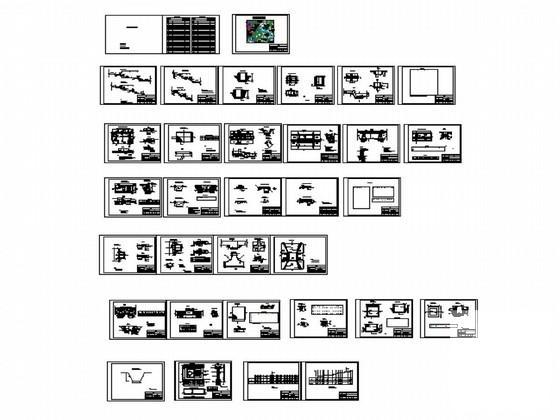

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 土地整治图纸 - 1
    土地整治图纸 - 1
  • 土地整治图纸 - 2
    土地整治图纸 - 2
  • 土地整治图纸 - 3
    土地整治图纸 - 3
  • 土地整治图纸 - 4
    土地整治图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
