农村土地综合整治工程初步设计施工图纸122张

资料简介
赚取积分

附件详情

施工说明(6张)
灌渠选型表
灌水渠衬砌断面图（3张）
排水沟选型表
排水沟衬砌断面图（2张）
取水口、出水口设计图
分水闸设计图
进水闸、节制闸设计图
圆涵设计图
盖板涵设计图
下田板设计图
堰坝设计图
堰坝岸墙设计图
典型田块示意图
典型田块设计图（2张）
3m跨农用桥设计图（2张）
5.4m净跨农用桥设计图（2张）
8m跨农用桥设计图（2张）
农用桥选型及工程量统计表
田间道统计表
农村道路设计图
田间道与沟渠结合图（2张）
项目标志牌设计图（2张））
方格网土方量计算图(59张)
新建生产路9纵断面施工图
东干支渠（改建）纵断面施工图
新建斗渠8纵断面施工图
改建斗渠2纵断面施工图
新建农渠3纵断面施工图
改建农渠15纵断面施工图
改建支沟3纵断面施工图
改建斗沟4纵断面施工图
新建农沟3纵断面施工图
改建农沟11纵断面施工图
新建Ⅰ级田间道3纵断面施工图
改建Ⅰ级田间道5纵断面施工图
新建Ⅱ级田间道2纵断面施工图
新建Ⅱ级田间道4纵断面施工图
新建生产路1纵断面施工图
新建生产路9纵断面施工图

附件详情

本项目施工主要为土地平整、道路工程、灌溉渠道工程、排水沟工程、渠系工程、防护林工程等，渠系建筑物工程包括渠道取水口、排水沟出水口、过道涵、农用桥、渠道节制闸、渠道跌水等。
【主要施工图】
1、灌水渠衬砌施工图；2、排水沟衬砌断面施工图；3、斗渠、农渠、斗沟及农沟纵断面施工图；4、田间道施工图；5、取水口、出水口施工图；6、分水闸、进水闸及节制闸施工图；7、圆涵施工图；8、盖板涵施工图；9、堰坝施工图；10、农用桥设计图；11、田间道与沟渠结合施工图。
【施工方法】
1、项目区新建斗渠、斗沟、农渠、农沟采用机械挖沟槽，再人工进行修整，采用人工台式分层开挖，层高0.3~0.6m，开挖程序是先挖台阶后削坡，初挖断面略小于设计断面，经校核无误后再行修整；
2、管道安装采用人力将管道卸入地沟的方法，下管时要以承插口在前开始，稳管前将管口内外混凝土清洗干净，留出不小于3mm的对口缝隙。下管后，找直拔正，在撬杠下垫以木板，不可直接插在混凝土基础上，铺设第一节管后，在承插口下铺满灰浆，再将第二节管插入，挤入管内的灰浆应从里口抹平，扫净多余部分，继续用灰浆填满接口，打紧抹平。
... ...
122张，。

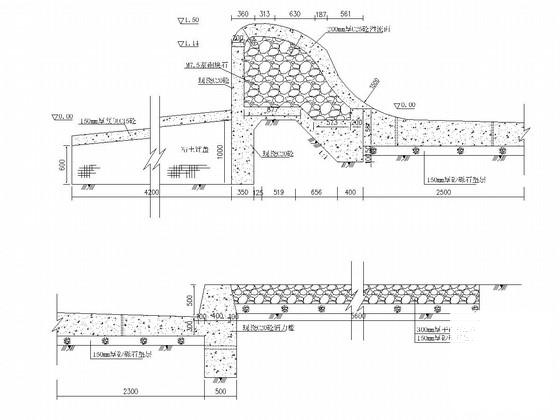

堰坝施工图

进水闸、节制闸设计图

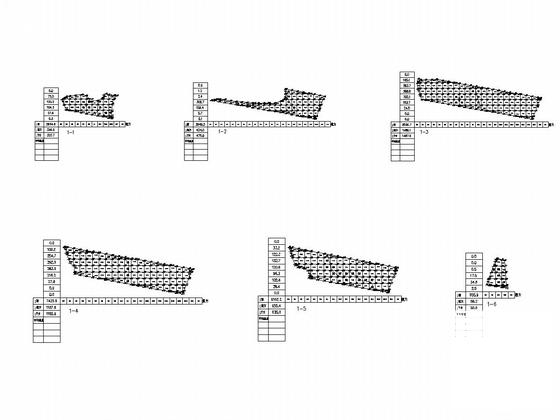

方格网土方量计算图

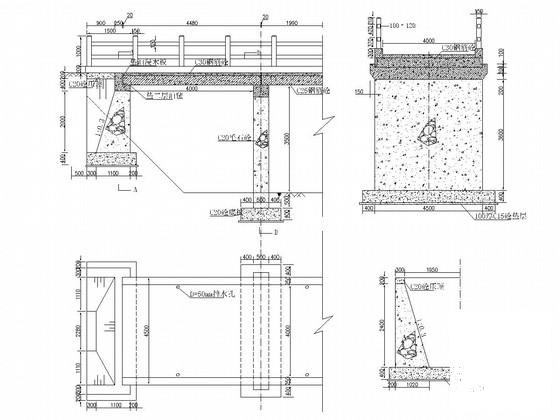

8m跨农用桥施工图
