地下室1层单建式人防结构CAD施工图纸

  • 建筑类别:办公
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:车库
  • 参考图纸:10张
  • 设计年代:近代

附件详情

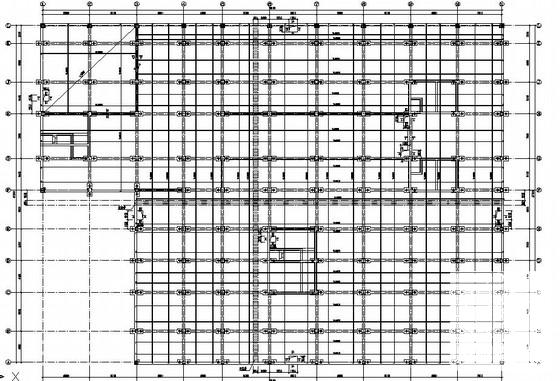

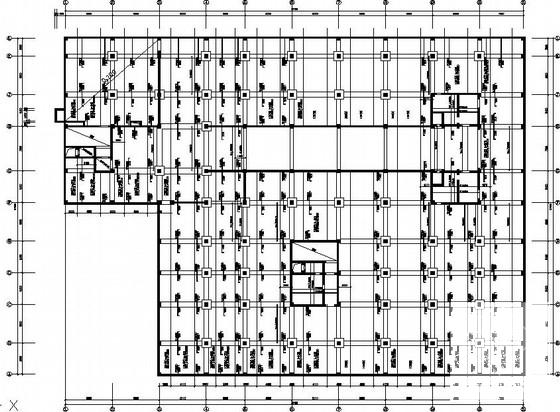

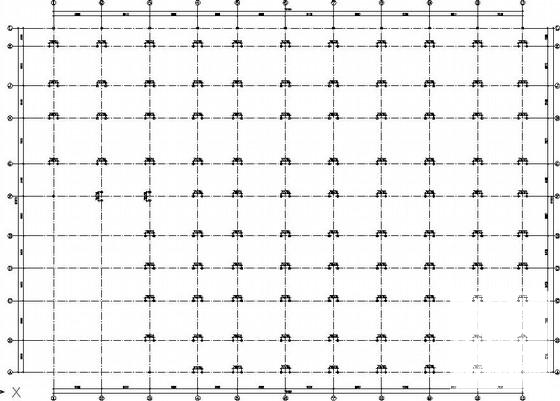

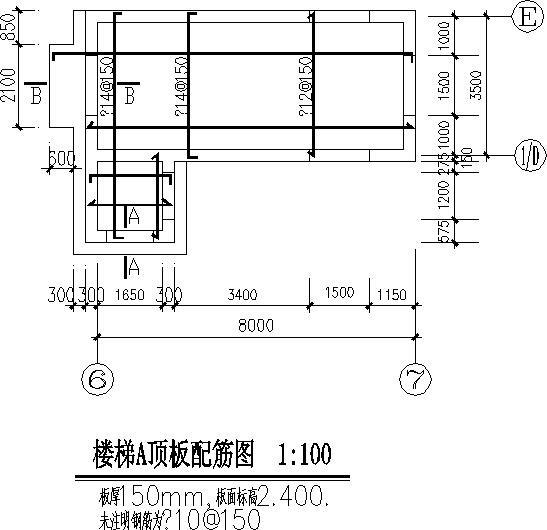

结构设计总说明、人防地下室施工说明、桩位平面图、底板结构平面图、承台底梁布置图、地下车库顶板梁平面配筋图、地下车库顶板板X方向平面配筋图、地下车库顶板Y方向板平面配筋图、地下室柱、墙体、予留洞口、封堵布置图、楼梯地下室平面、楼梯 节点图 、人防口部节点共10张图纸。
