3层框架结构桩基础消防基地CAD施工图纸

  • 建筑类别:办公,教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:7张
  • 设计年代:近代

附件详情

这份参考资料包括:结构设计总说明及资料目录 、基础平面布置及详图、柱配筋图、模板配筋图、梁配筋图、 楼梯详图 等一共7张图纸,工程面积虽小,但对框架结构的设计

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

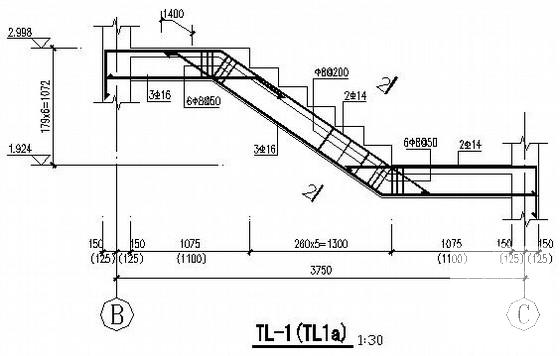

  • 3层框架结构桩基础消防基地CAD施工图纸 - 1
    第 1 张图

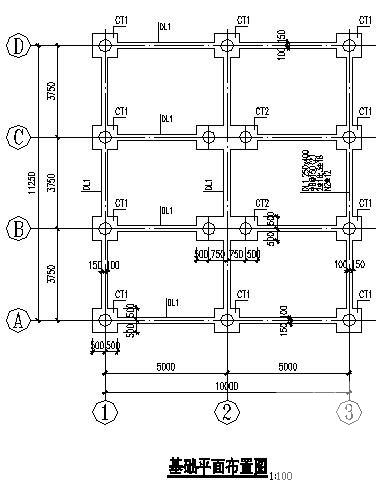

  • 3层框架结构桩基础消防基地CAD施工图纸 - 2
    第 2 张图

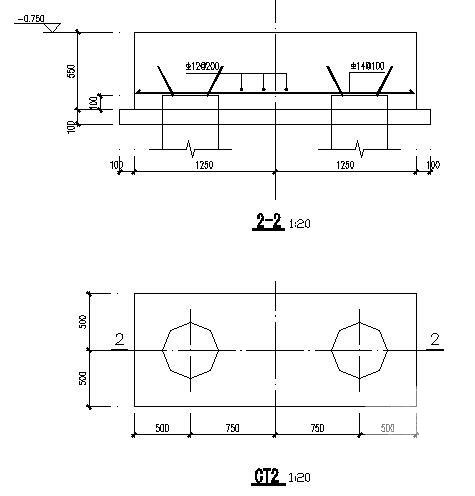

  • 3层框架结构桩基础消防基地CAD施工图纸 - 3
    第 3 张图

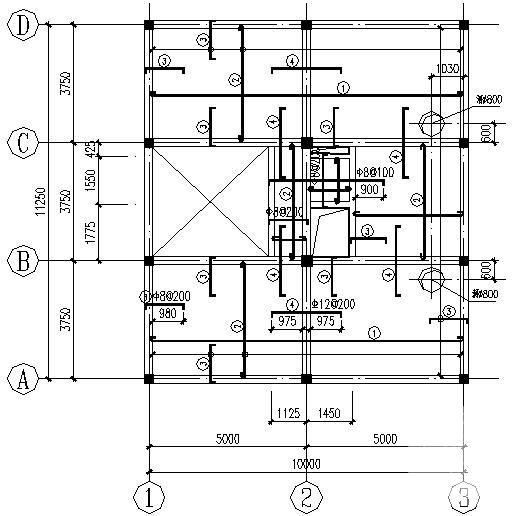

  • 3层框架结构桩基础消防基地CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
