4层宾馆建筑施工CAD图纸(卫生间详图)

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目所在地:浙江
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:13张
  • 建筑设计面积:1539平方米
  • 建筑高度:21.8m
  • 建筑地上层数:4层
  • 设计效果图:无

附件详情

该资料为某四层宾馆 建筑施工
工程建筑面积约为:1539平方米、建筑设计结构形式为:框架结构、层数为: 4层、高度为: 21.8米
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共13张图纸
设计功能包括:大厅、包厢、商务中心、客房等。

2

2

3

3

4

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

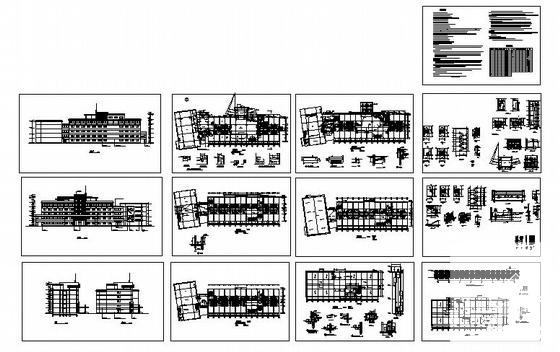

  • 4层宾馆建筑施工CAD图纸(卫生间详图) - 1
    第 1 张图

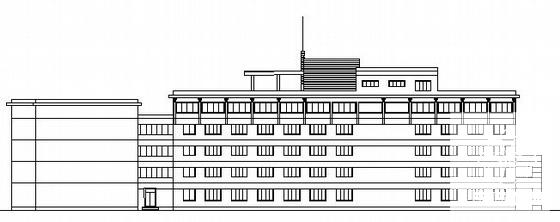

  • 4层宾馆建筑施工CAD图纸(卫生间详图) - 2
    第 2 张图

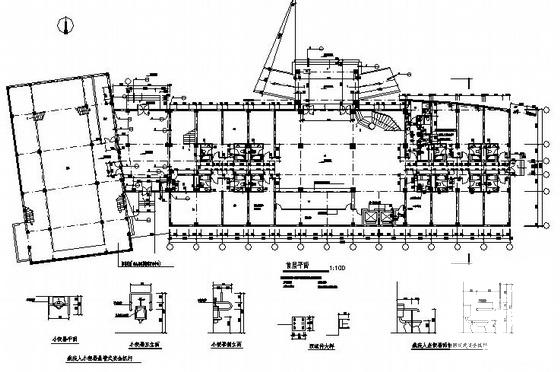

  • 4层宾馆建筑施工CAD图纸(卫生间详图) - 3
    第 3 张图

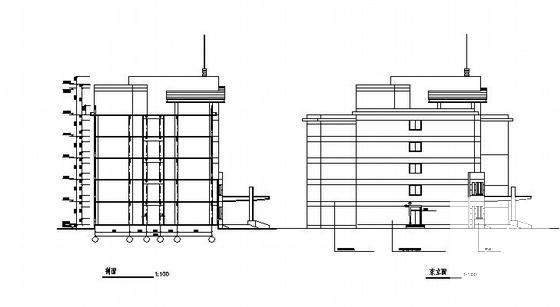

  • 4层宾馆建筑施工CAD图纸(卫生间详图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
