9层旅游宾馆给排水图纸(卫生间大样图)

  • 附件设计说明:有
  • 建筑类别:宾馆,酒店
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:9层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 设计年代:近代
  • 地下室用途:设备用房,其它
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室内消火栓系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,水池
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:两区
  • 排水体制:污废分流
  • 排水技术:重力排水
  • 消火栓用水量室内(L/S):10
  • 大样节点:水箱,卫生间,集水坑,阀门管件
  • 项目所在地:广东

附件详情

  • 设计说明,资料目录,材料表
  • 地下一层平面图
  • 平面图
  • 屋顶平面图
  • 给水系统图
  • 排水系统图
  • 消防系统
  • 卫生间大样图

附件详情

该项目位于广州,该建筑作为旅游宾馆使用,地处广州地区,建筑结构为钢筋混凝土框架结构,总高度31.4米,共10层(地下1层,地上9层)。该项目是给水采用分区给水系统.其中一二层是由市政管网直接供给.三至九是由水箱由上而下供水.热水是用水泵由下而上供水.生活污水汇集后排至化粪池经处理后排出,雨水、生活废水汇集后经室外散水沟排至市政排水管网。
,共15张图。

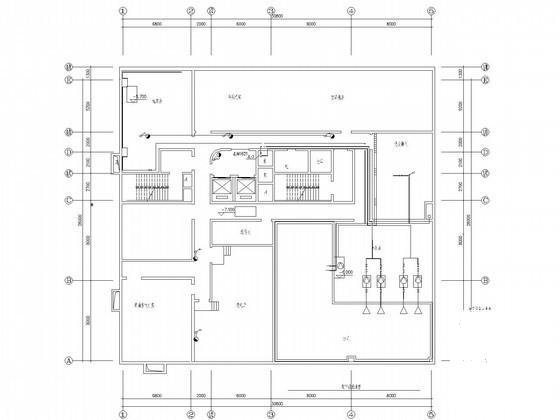

地下一层给排水平面

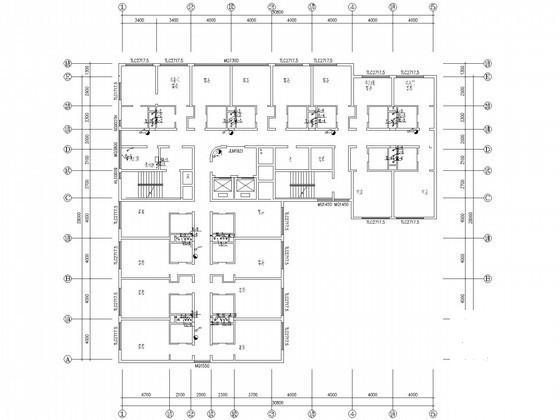

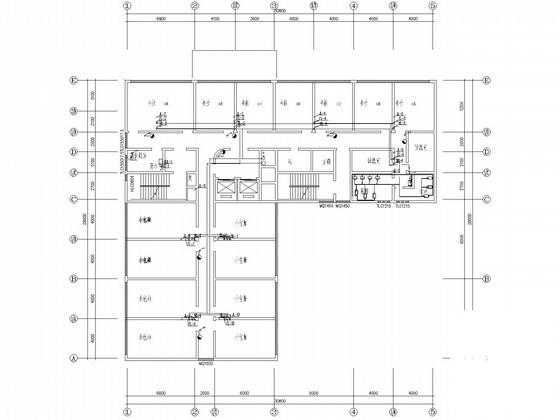

三层给排水平面

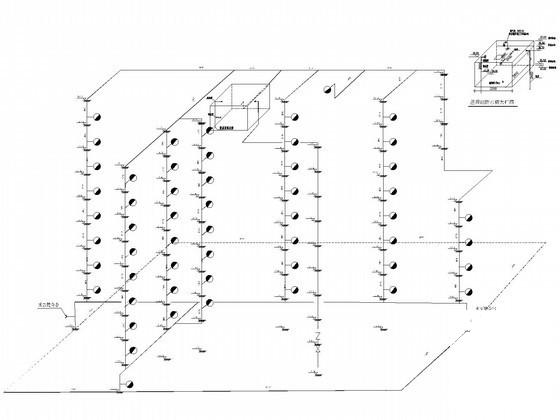

消防系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 9层旅游宾馆给排水图纸(卫生间大样图) - 1
    第 1 张图
  • 9层旅游宾馆给排水图纸(卫生间大样图) - 2
    第 2 张图
  • 9层旅游宾馆给排水图纸(卫生间大样图) - 3
    第 3 张图
  • 9层旅游宾馆给排水图纸(卫生间大样图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
