一托五底框住宅楼结构CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 建筑地下层数:0层
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 钢筋混凝土结构:底框
  • 基础形式 :独立基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 结构最大跨度:5.5m
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:其他
  • 参考图纸:11张
  • 设计年代:近代

附件详情

本图纸内容包含:结构设计总说明,基础平面布置图,各层梁平面布置图,各层板 平面布置图 楼梯详图 等11张图纸。

墙柱详图

梁平法结构施工图

楼梯详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

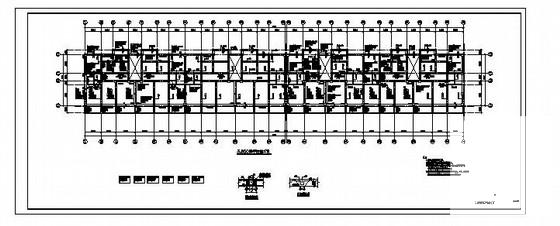

  • 一托五底框住宅楼结构CAD施工图纸 - 1
    第 1 张图

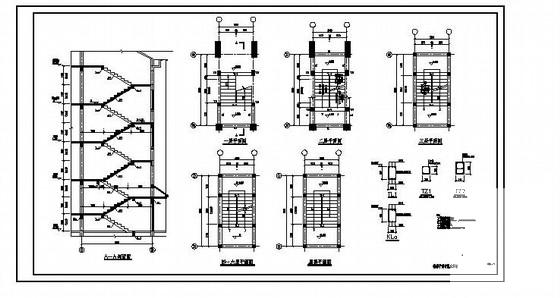

  • 一托五底框住宅楼结构CAD施工图纸 - 2
    第 2 张图

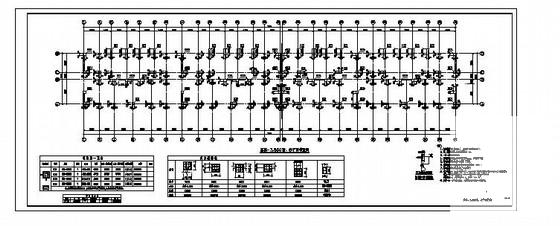

  • 一托五底框住宅楼结构CAD施工图纸 - 3
    第 3 张图
  • 一托五底框住宅楼结构CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
