15米跨双柱支撑网架大门结构设计施工图纸

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架,网架
  • 基础形式 :独立基础
  • 结构最大跨度:15m
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.3kN/平方米
  • 参考图纸:14张
  • 设计年代:近代

附件详情

某15米跨双柱支撑网架大门结构设计图
该资料为:某15米跨双柱支撑网架大门结构设计图
该资料包含:
网架 结构设计说明 、钢柱加工图、予埋件加工图、平面图、说明、屋顶平面图、立面图、网架平面布置图、基础 平面布置图 及详图、网架立面布置图、网架总安装图、网架球图、网架主材料表共14张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

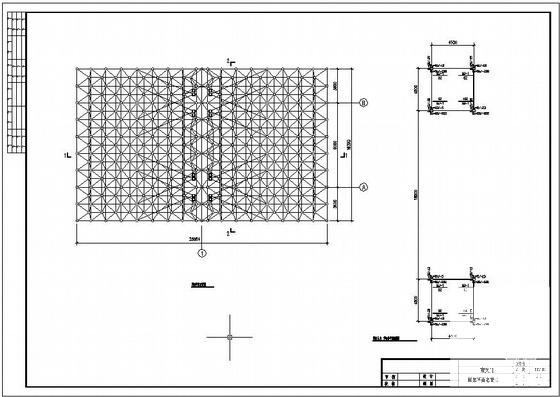

  • 网架结构设计施工 - 1
    网架结构设计施工 - 1

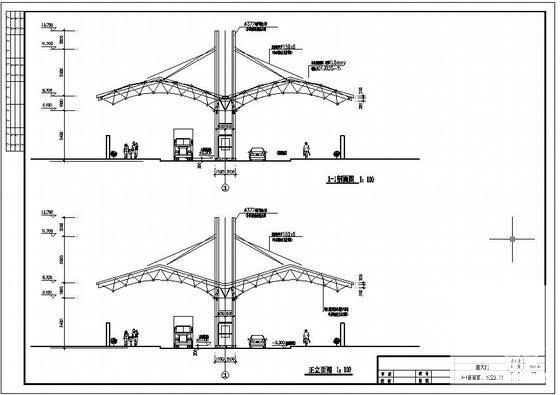

  • 网架结构设计施工 - 2
    网架结构设计施工 - 2

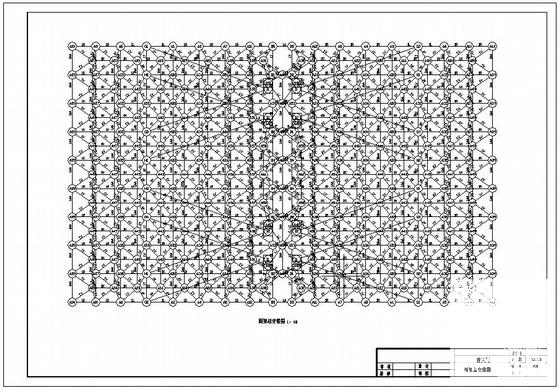

  • 网架结构设计施工 - 3
    网架结构设计施工 - 3

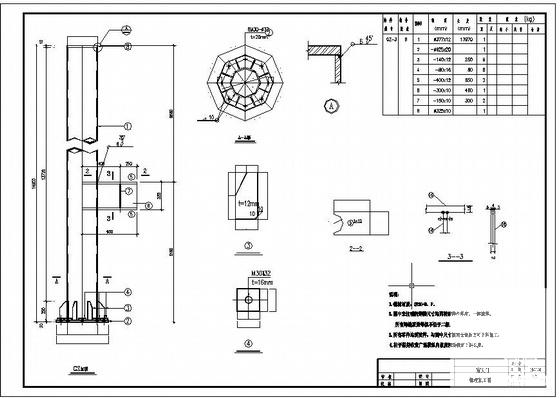

  • 网架结构设计施工 - 4
    网架结构设计施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
