小区景观桥钢结构CAD施工图纸(独立基础)

  • 建筑类别:园林建筑
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:桁架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.30kN/平方米
  • 参考图纸:6张

附件详情

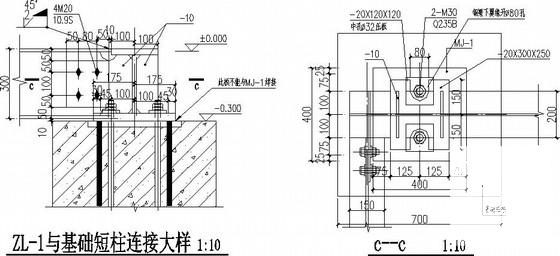

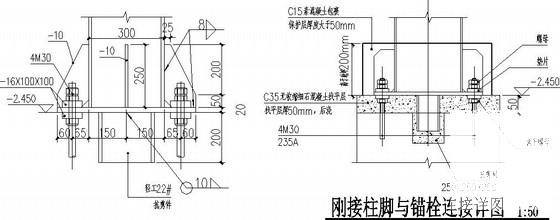

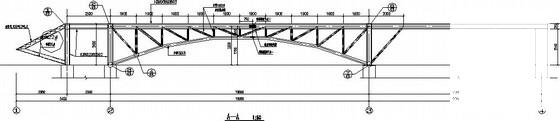

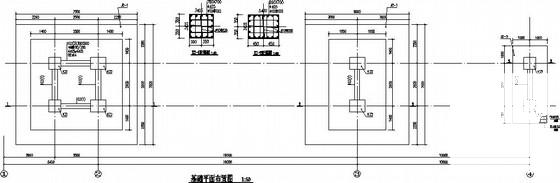

钢结构设计总说明、基础平面布置图、钢柱 平面布置图 、结构布置图、剖面图、 节点图 共6张图纸。
