鞋业5层框架厂房结构CAD施工图纸(现浇钢筋混凝土)

  • 建筑类别:工业建筑
  • 建筑高度:多层厂房
  • 设计阶段:施工图设计
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:框架结构
  • 基础形式:独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.3kN/平方米
  • 设计年代:近代

附件详情

成都某鞋业五层框架厂房结构施工图
该资料为:成都某鞋业五层框架厂房结构施工图
该项目主体建筑设计结构形式为现浇钢筋混凝土框架结构,基础型式柱下独立基础。
建筑室外自然地坪以上高20.400m。设置一抗震缝分隔为两个单体,长度均为70.20m, 宽度均为29.10m,两个单体各设一道后浇带。
基本风压:Wo=0.30KN/平方米, 地面粗糙度类别 :B类,
基本雪压:s=0.10KN/平方米
场地地震基本烈度:7度
该资料包含:

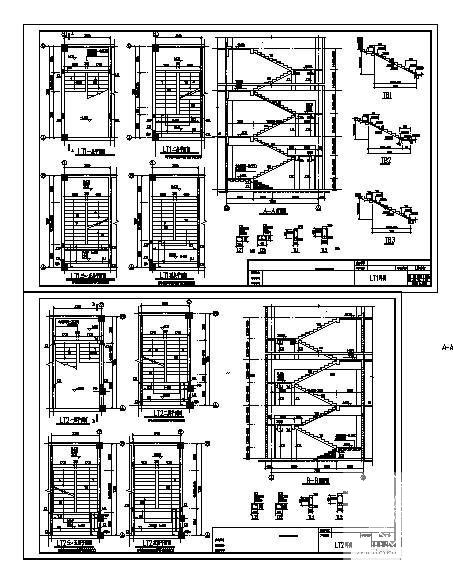

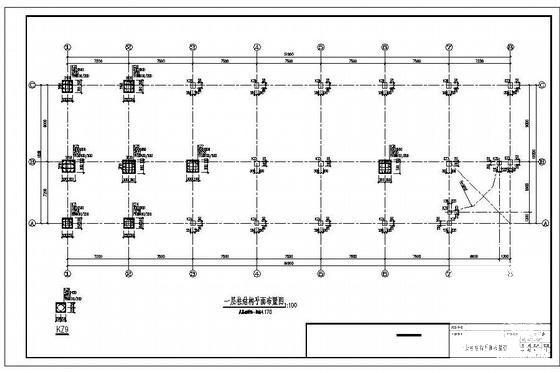

结构设计总说明、基础平面布置图及地梁平面布置图、各层柱结构平面布置图、屋面柱结构平面布置图、各层梁结构平面布置图、屋面梁结构平面布置图、局部屋面梁结构 平面布置图 、各层现浇板配筋图、屋面现浇板配筋图、局部屋面现浇板配筋图、LT详图共19张图纸。
