32层桩基础剪力墙住宅楼结构CAD施工图纸(7度抗震)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:32层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.6kN/平方米
  • 雪压:0.4kN/平方米
  • 地下室功能:人防
  • 参考图纸:29张
  • 设计年代:近代

附件详情

7度区32层剪力墙结构高层住宅结构施工图,包括:结构设计总说明,桩位平面图,桩身详图,各层结构布置图,各层梁板配筋图,墙柱 平面布置图 ,楼梯结构详图等共计29张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

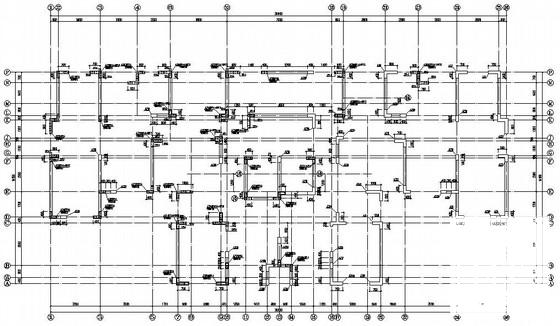

  • 32层桩基础剪力墙住宅楼结构CAD施工图纸(7度抗震) - 1
    第 1 张图

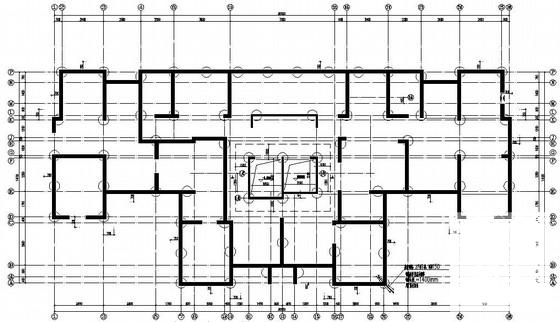

  • 32层桩基础剪力墙住宅楼结构CAD施工图纸(7度抗震) - 2
    第 2 张图

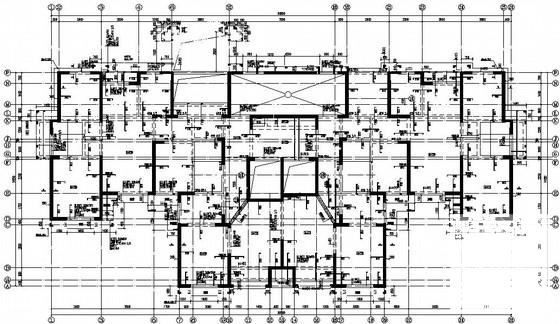

  • 32层桩基础剪力墙住宅楼结构CAD施工图纸(7度抗震) - 3
    第 3 张图

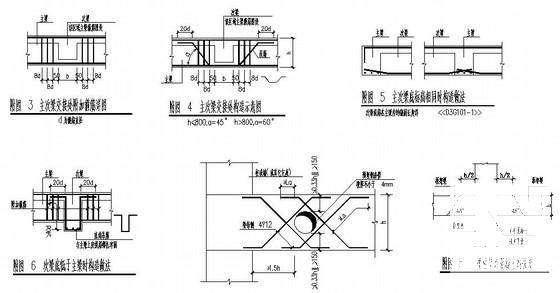

  • 32层桩基础剪力墙住宅楼结构CAD施工图纸(7度抗震) - 4
