3层小型老人活动中心CAD施工图纸

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:24张
  • 建筑设计面积:463.5平方米
  • 占地面积:142.53平方米
  • 建筑高度:11.00m
  • 建筑地上层数:3层
  • 设计效果图:无

附件详情

工程名称:xxxx老人活动中心。
建筑占地面积:142.53m2 ;建筑层数为三层;建筑总高度:11.00M;
总建筑面积:463.5m2。
功能布局:一层至三层均为活动室。
建筑分类:三类综合楼。
主体结构合理使用年限:50年。
建筑耐火等级为二级。
上部结构体系:为框架结构。抗震设防烈度:七度。
这份参考资料包括资料目录、图纸说明、各层建筑平面、立面、剖面图及配套结构图等,共24张图纸

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

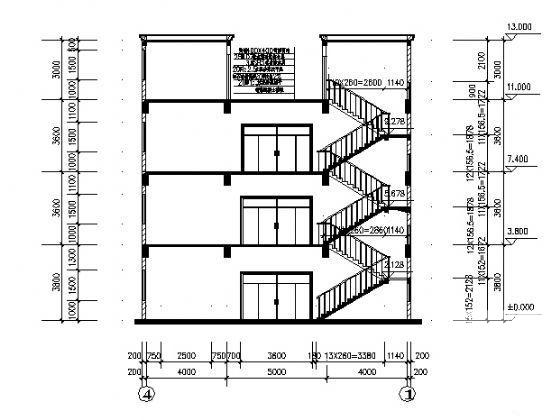

  • 3层小型老人活动中心CAD施工图纸 - 1
    第 1 张图
  • 3层小型老人活动中心CAD施工图纸 - 2
    第 2 张图
  • 3层小型老人活动中心CAD施工图纸 - 3
    第 3 张图
  • 3层小型老人活动中心CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
