5层带地下室教学楼及附属办公楼结构CAD施工图纸

附件详情

工程分为教学主楼及附属办公楼两部分,主楼共5层带一层地下室，主楼每层层高均为3.7m；从室外地坪至主要屋面高度为20.30m。附属办公楼共4层，一层为架空层。南接主楼，北接现有建筑（三层框架结构）附属办公楼从室外地坪至主要屋面高度为16.60m。一层层高为5.5m,二至四层层高均为3.7m。
该资料包含：

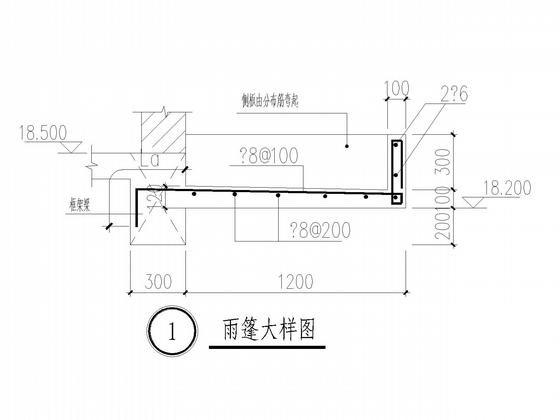

结构设计总说明、主楼基础平面图、基础详图、框架柱平法施工图、梁平法施工图、现浇板平面图、 楼梯详图 共23张图纸。
