6层带半地下室框架住宅楼结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 风压:0.30kN/平方米
  • 雪压:0.10kN/平方米
  • 参考图纸:16张

附件详情

结构设计说明 、基础平面布置图、地下室底板结构平面布置图、柱平面布置图、结构平面布置图、屋面结构 平面布置图 、梁平面配筋图、屋面梁平面配筋图、屋顶构架梁平面配筋图、 楼梯详图 共16张图纸。

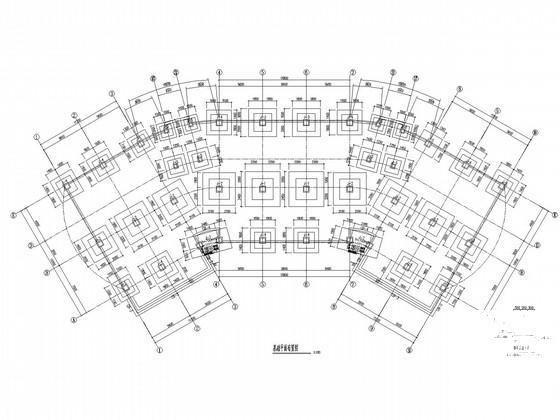

基础平面布置图

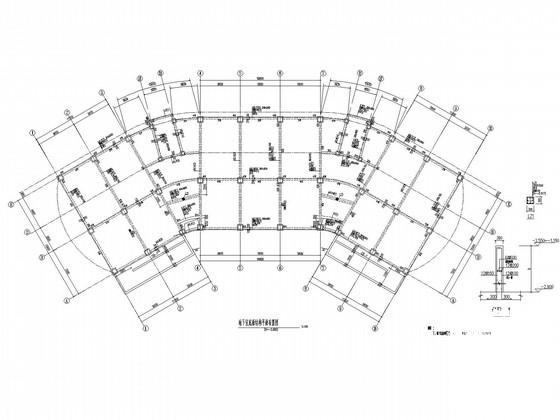

地下室底板结构平面布置图

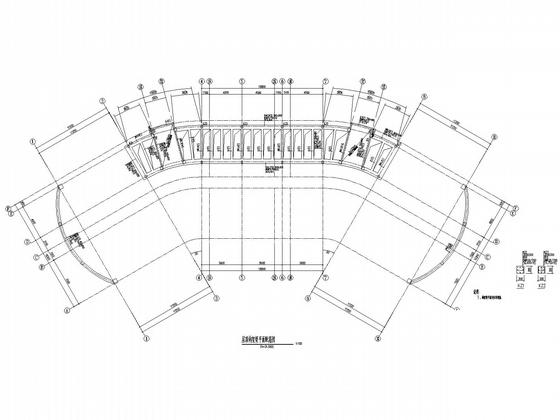

屋顶构架梁平面配筋图

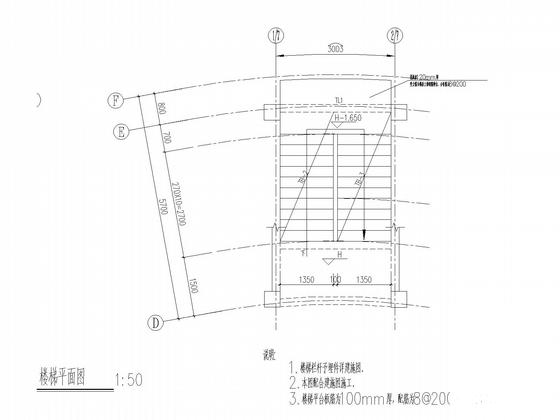

楼梯平面图

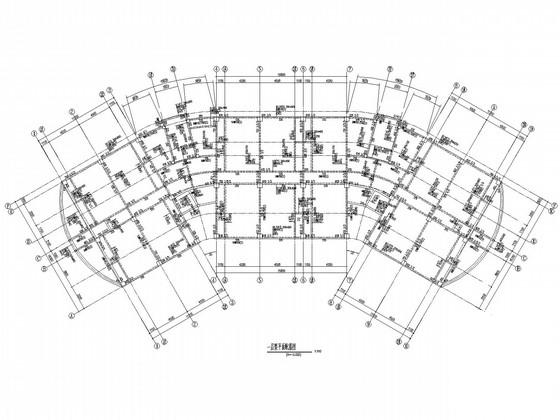

梁平面配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 住宅楼地下室 - 1
    住宅楼地下室 - 1
  • 住宅楼地下室 - 2
    住宅楼地下室 - 2
  • 住宅楼地下室 - 3
    住宅楼地下室 - 3
  • 住宅楼地下室 - 4
    住宅楼地下室 - 4
  • 住宅楼地下室 - 5
    住宅楼地下室 - 5
  • 住宅楼地下室 - 6
    住宅楼地下室 - 6
以上是部分截图,请下载附件后查看完整高清内容
