单层钢结构厂房建筑结构CAD施工图纸
- 工程设计年代：近代-10
- 图纸设计深度：施工图
- 其它专业图纸：结构
- 建筑设计面积：5336.25平方米
- 建筑高度：8米
- 建筑层数：1
- 设计效果图：无
- 有无人防：无
- 参考图纸：16张
附件详情
本项目为黄山某单层钢结构厂房，跨度15mX2+18.5mX2米,柱距为6米，15米跨各带一台5吨电动单梁行车。屋面采用夹芯彩钢板，墙面采用单层彩钢板，基础采用独立基础。
建筑设计面积：5336.25平方米。
建筑高度：8米。
这份参考资料包含建筑和结构施工图，共计16张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

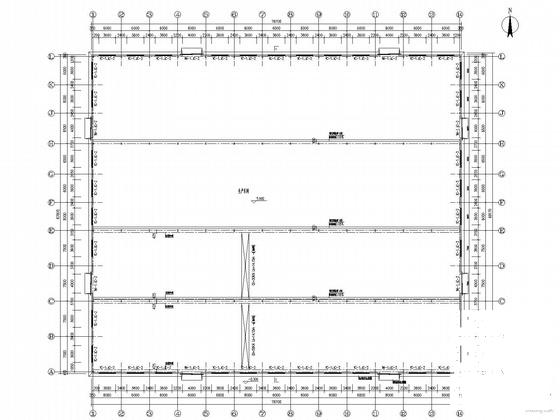

第 1 张图 -

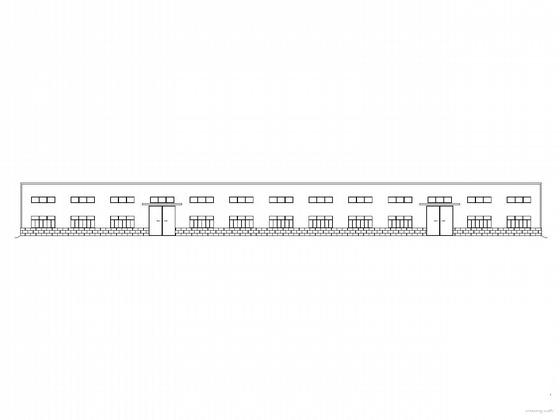

第 2 张图 -

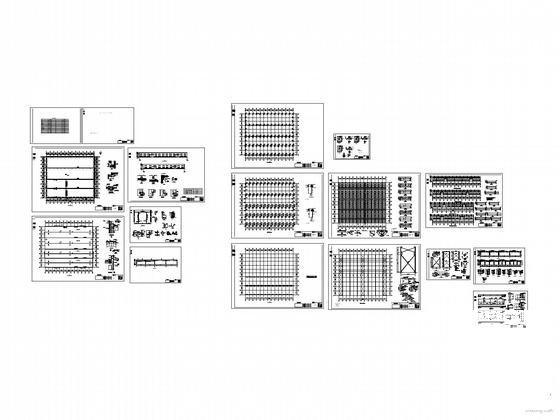

第 3 张图 -

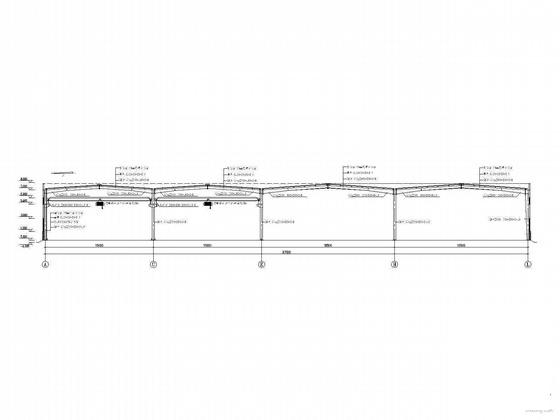

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-18
- 评论次数：0
- 浏览次数：0
- 文件大小：1.67 MB
- 收藏次数：0
-
文件名称：
附件-995887888868858806755.rar
