商场楼层局部开洞改造加固结构CAD施工图纸

附件详情

该项目是商场改造加固项目，对原结构一层顶作局部改造，增设一部分楼面（同原设计结构二层顶），局部开洞。根据增设楼板后，部分梁由于荷载的增加需加固处理；新开洞部分由于开洞位置均位于梁边，所以无需对板边加固，对周边部分梁进行加固；开洞后外露钢筋须作保护处理。

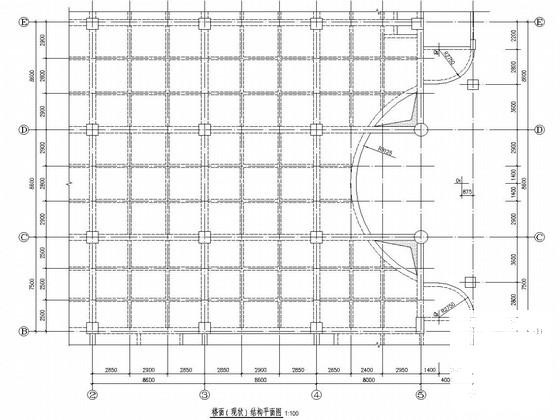

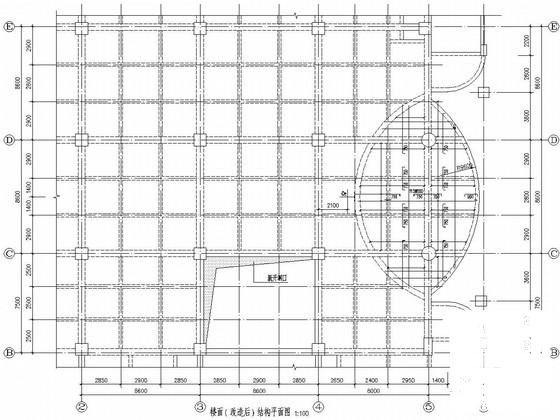

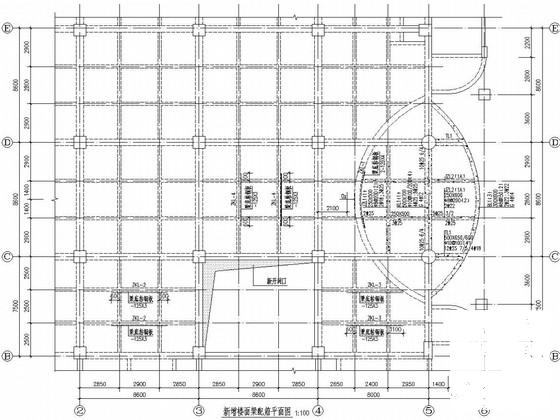

包括：设计说明，楼面（现状）结构平面图，楼面（改造后）结构平面图，新增楼面梁配筋平面图共计三张图。
