30层住宅楼暖气片采暖设计施工大样图

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:30层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 设计内容:通风,采暖,防排烟
  • 冷热源:市政热网
  • 采暖系统:散热器供暖
  • 项目所在地:山东

附件详情

  • 暖通设计施工说明
  • 设备材料表
  • 采暖立管系统图
  • 管井大样图
  • 管线夹层采暖通风平面图
  • 采暖平面图
  • 防排烟系统图

附件详情

稿件为青岛某高层住宅楼采暖通风设计施工图,本建筑地上30层,该项目采暖热负荷指标为31.2W/m2,采用共用立管的分户独立系统,户内单独形成环路并在共用管井内设置分户热计量表;户内采用散热器采暖系统,散热器供水支管上的安装自力式恒温阀调节。各采暖系统入口处均须设热力入口装置,在热力入口处必须设置具备数据通讯和远传功能的楼前热量表,作为该建筑物供暖耗热量的热量结算点……

,图纸共10张。

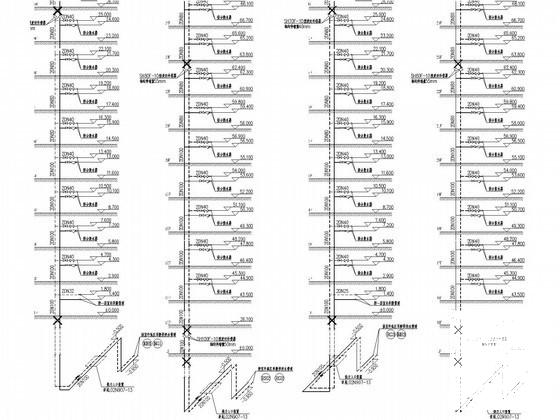

采暖共用立管系统图

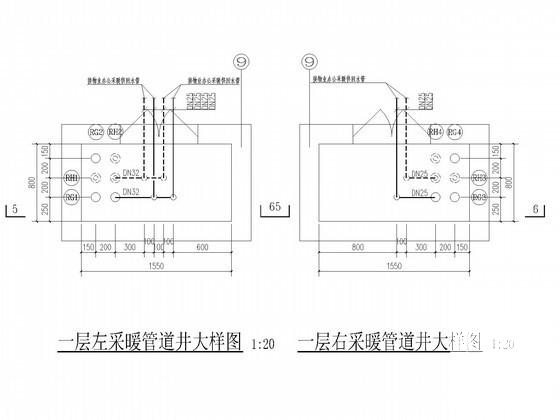

暖管道井大样图

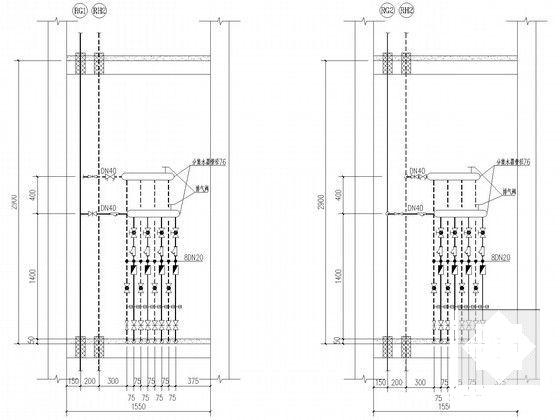

暖管道井剖面

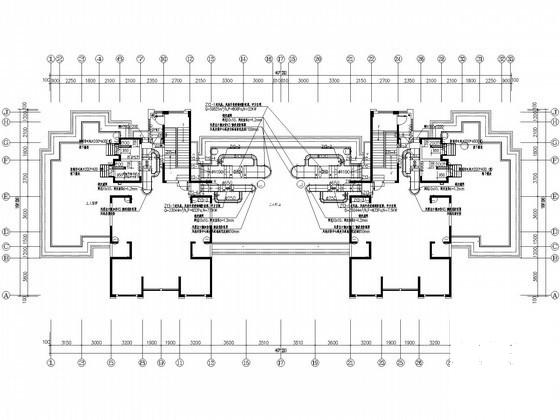

机房层通风平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 住宅楼施工设计 - 1
    住宅楼施工设计 - 1
  • 住宅楼施工设计 - 2
    住宅楼施工设计 - 2
  • 住宅楼施工设计 - 3
    住宅楼施工设计 - 3
  • 住宅楼施工设计 - 4
    住宅楼施工设计 - 4
  • 住宅楼施工设计 - 5
    住宅楼施工设计 - 5
以上是部分截图,请下载附件后查看完整高清内容
