公路改造工程桥面系及其附属施工方案(中建)

附件详情

第四章、施工方案
4.1、防撞护栏
4.1.3、施工准备
该项目防撞护栏分为混凝土护栏和钢护栏,钢箱梁段为钢护栏,混凝土箱梁段为混凝土护栏,钢护栏在钢箱梁制作厂集中制作,现场焊接成型,本方案主要为混凝土护栏施工方案…………
①砼凿毛:为使新旧砼面接触密实牢固,箱梁翼板与护栏连接面砼正面和侧面须凿毛,并用水冲洗干净…………
②钢筋加工:钢筋尺寸要符合设计要求,加工下料要注意其弯钩与角度。箱梁砼浇筑时预埋在箱梁翼板上钢筋要准确…………
③模板加工:根据进度要求的实际情况,按照设计图在模板生产厂家定制适当数量的钢模板…………
⑵钢筋与预埋件安装
先将安装在箱梁翼缘板上预埋筋校正,再安装连接筋,同时预埋好电缆管道及相应预埋件,钢筋安装要注意及时安装垫块,控制好保护层厚度…………
4.1.4、模板安装
本桥防撞墙模板均采用定制组合钢模,模板在设计时结合各种形式的护栏结构进行设计,考虑路灯基座和门架等部位的组合模板设计。模板安装后要预埋各类管线,电子安装直线段要求要直,曲线段要圆滑顺直,模板错缝不超过2mm,表面平整度不大于5mm,预埋件中心线位置不大于3mm,模板顶部标高要符合设计要求,安装前要涂脱模剂。模板安装完后,两侧加斜撑支撑,模板内支内撑外设拉杆,保证内部尺寸符合设计要求。在伸缩缝处用厚度相等的塑料泡沫板隔开…………
4.1.5、预埋钢板的安装
标志标牌的预埋钢板采用Q235A钢板,安装前,需将钢板和预埋筋经除锈刷漆处理,预埋钢板安装位置须符合设计要求,如遇到伸缩缝处,可适当移动以避开伸缩缝。预埋钢板表面与砼顶面平齐,中心偏位不大于3mm…………
4.1.6、砼浇注
防撞墙砼浇注须采用分层或斜式浇注法。每层厚度约30~40cm,分二至三层浇筑;因模板下端有一倒角,此处拆模后易出现气泡,振捣要特别注意振捣密实…………
4.1.7、拆模
砼强度达到2.5MPa时,可拆除模板,C30砼在昼夜平均气温20℃左右达到2.5MPa的时间为10小时。拆除模板时,严禁用铁撬棍撬损坏砼菱角,不许猛烈敲打和强扭模板,拆模后,如砼表面出现气泡时要及时修补,打磨。模板拆后要修理涂油、妥善存放,便于下次利用…………
4.3、桥面铺装
砼箱梁桥面铺装结构由上至下为:5CM多孔质降噪排水沥青混凝土OGFC-13+4CM细粒式改性(SBS类)沥青混凝土AC-13C+防水层(防水层干燥后撒布3-5MM石屑保护层)+砼桥面板(打毛、清洁、喷砂)…………
钢箱梁桥面铺装结构由上至下为:5CM多孔质降噪排水沥青混凝土OGFC-13+4CM细粒式改性(SBS类)沥青混凝土AC-13C+防水层(防水层干燥后撒布3-5MM石屑保护层)+8CMC50钢纤维混凝土(顶面打毛、清洁)+钢桥面板(顶面做防腐层)…………
4.3.1、钢箱梁桥面剪力钉施工
剪力钉采用专用栓钉枪进行施焊,施焊时,注意焊环不能受潮,钢表面不能有油污和灰尘,且表面必须保持干燥,施焊时,湿度应<80%。在绑扎钢筋前,要对每个剪力钉进行检查,看是否牢固,否则进行返工处理…………
4.3.2、钢纤维砼施工
钢箱梁桥面铺装钢纤维混凝土由中建流芳混凝土搅拌站供应。钢箱梁桥面铺装钢纤维混凝土中钢纤维技术要求如下:统一采用低碳钢薄板剪切钢纤维,其型号为SF-25-C-S-03-Ⅰ,钢纤维长度应大于等于25mm,其等效直径为0.5mm,长径比50,(钢纤维的针长,直径等确定应根据试验确定),外形为纵向扭曲,表面光滑,材料抗拉强度大于380MPa,钢纤维应无油污、不易结团、无粘连,弯90度不折断,其杂质铁锈重量不超过1%。C50混凝土中参加钢纤维量要求:参量70KG/立方…………
钢纤维砼施工前首先对钢桥面标高进行测量和调整,而后分幅进行支模,每幅的宽度不超过5m。按设计要求设置钢筋焊接网,钢筋网保证位置准确,应有足够的保护层,两片钢筋焊接网末端之间搭接长度应不小于最小锚固长度的1.2倍,也应不小于20cm,在搭接区内每张钢筋焊接网的横向钢筋不得少于1根,两网片最外一根横向钢筋之间的搭接长度应不小于5cm…………
桥面连续处的施工,用轻质包装板填塞梁板间的缝隙,在梁板端各70cm的范围刷两道沥青铺一道塑料薄膜,在绑扎桥面钢筋时同时绑扎桥面连续钢筋,注意检查保证桥面连续的上下层钢筋均有1.5cm的保护层厚度,桥面连续砼铺装与桥面铺装同时进行,待砼达到一定强度后,在桥面连续处锯缝0.2(宽)×1cm(深),嵌填2mm厚铝条…………
砼浇筑时,要从下坡往上坡连续进行,振捣要密实,收浆要及时,表面平整度要控制在5mm以内,待砼初凝前,要对砼表面进行拉毛处理,以便能和沥青砼有良好的结合。砼表面拉毛完成后,要及时进行覆盖,保温保湿养护14天以上。施工时注意:每隔15米切一道横桥向1公分宽的构造缝,缝内灌H164型密封胶,缝上贴

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

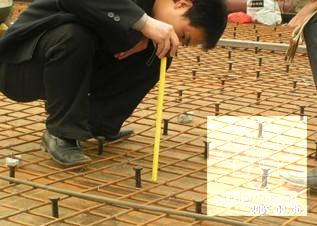

  • 公路改造工程桥面系及其附属施工方案(中建) - 1
