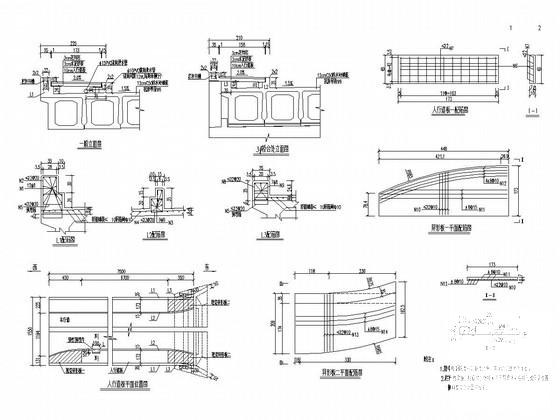

城市桥梁桥面系及附属工程施工图纸设计构造图

附件详情

本桥采用3x25m=75m C50预应力砼简支空心板梁。桥梁与河道正交，河道无通航要求。 技术标准： (1).设计基准期：100年，设计使用年限50年，设计安全等级：一级。 (2).桥梁设计荷载标准：城－B级;人群：4.05KN/m2。 (3).桥梁标准横断面：
2.25m(人行道+栏杆)+11m（车行道）+2.25m(人行道+栏杆)=15.5m。
(4).桥梁与河道正交，中心桩号K2+051.646。
(5).桥面铺装：12cmC50防水砼(W6)铺装的形式。
……
上部结构采用跨径25m后张法预应力砼简支空心板梁。该项目25m中板共计30块，边板6块。
……
共15张，。
