6000平米冰蓄冷空调机房工程系统设计施工图纸

  • 附件设计说明:有
  • 建筑类别:工业建筑
  • 建筑设计面积:6000平方米
  • 图纸设计深度:施工图
  • 参考图纸:8张
  • 设计年代:近代
  • 设计内容:冷热源,机房,其它
  • 冷热源:蓄冷(热)系统
  • 项目所在地:上海

附件详情

一、项目概要:

本项目为上海一个工厂的改造工程,该项目为办公楼建筑,舒适性中央空调总面积约6000M2,现已有空调末端。制冷机房内原有四台制冷量为256KW冷水机组,已使用多年运行费用高,原有制冷机组夏季已不能满足空调要求。结合上海市电价政策,通过经济技术比较,将原有冷水机组拆除改用冰蓄冷系统。

二、蓄冷系统设计:

选用2台制冷量为100RT的螺杆式冷水机组做双工况主机,蓄冰设备选用BAC蓄冰盘管TSU-476M2台,总有效蓄冰量为952RTh。该项目蓄冰空调系统采用双工况主机与蓄冰槽串联,制冷主机上游形式,一次侧供回水温度为3.5/10.5°C,冷冻水侧供回水温度为7/12°C。乙二醇系统通过板式换热器冷却空调冷冻水。对于乙二醇系统,利用高位膨胀水箱给乙二醇系统补液定压,定压点设置在乙二醇水泵的吸入口;对于空调冷冻水系统,利用高位膨胀水箱补水定压,同时在水箱旁设置软化水装置...

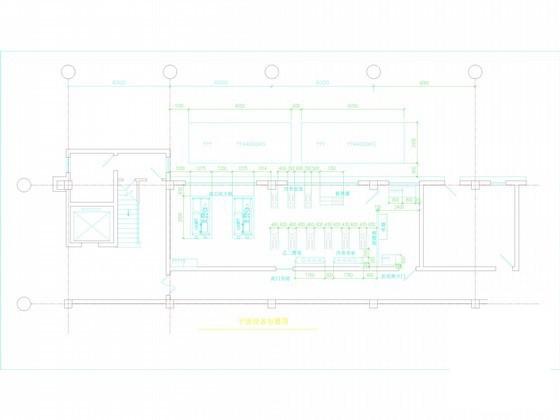

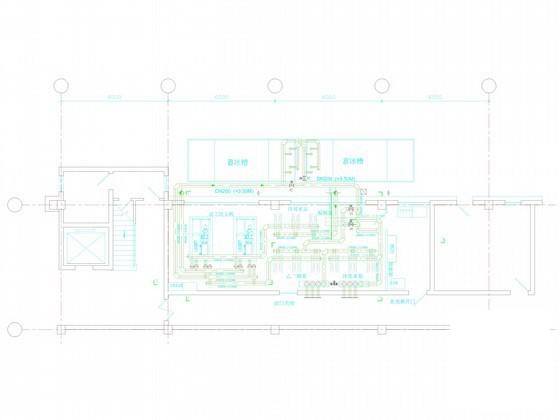

平面设备布置图

空调系统机房侧乙二醇及冷冻水系统原理图

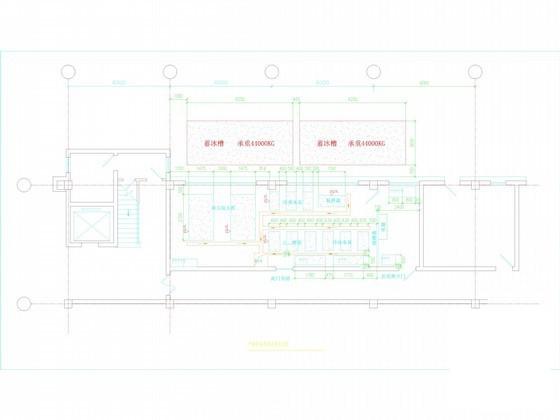

平面基础图及排水沟图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 冰蓄冷空调系统设计 - 1
    冰蓄冷空调系统设计 - 1
  • 冰蓄冷空调系统设计 - 2
    冰蓄冷空调系统设计 - 2
  • 冰蓄冷空调系统设计 - 3
    冰蓄冷空调系统设计 - 3
  • 冰蓄冷空调系统设计 - 4
    冰蓄冷空调系统设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
